Die Serie der manuell betätigten Lastumschalter von ABB ist eine optimale Lösung für zahlreiche Anwendungen.
Die Lastumschalter schalten Stromstärken von 16 A bis 3200 A und das bei Spannungen bis zu 690 V AC. Trotz hoher Leistung gewährleisten die Schalter einen sicheren Betrieb durch eine Vielzahl von integrierter Sicherungsfunktionen. Durch das kompakte Design ermöglicht die Serie eine optimale Platznutzung.
Die Lastumschalter von ABB gibt es in zwei verschiedenen Ausführungen.
Diese unterscheiden sich in der Art der Umschaltung: offene Umschaltung (I-0-II) und geschlossene Umschaltung (I-I+II-II). Zusätzlich haben die Umschalter IEC und UL Zulassungen.
ABB bieten Ihnen für diese Schalter eine große Auswahl an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen.
Somit können die Lastumschalter in den anspruchsvollsten Anwendungen eingesetzt werden.
| Technische Details |
|---|
| Ausführung als Hauptschalter |
ja |
| Ausführung als Wartungs-/Reparaturschalter |
ja |
| Ausführung als Sicherheitsschalter |
nein |
| Ausführung als NOT-AUS-Einrichtung |
nein |
| Ausführung als Wendeschalter |
nein |
| Anzahl der Schalter |
1 |
| Max. Bemessungsbetriebsspannung Ue bei AC |
750 V |
| Bemessungsbetriebsspannung |
750 V |
| Bemessungsdauerstrom Iu |
63 A |
| Bemessungsdauerstrom bei AC-23, 400 V |
63 A |
| Bemessungsdauerstrom bei AC-21, 400 V |
63 A |
| Bemessungskurzzeitstromfestigkeit Icw |
1 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V |
22 kW |
| Schaltleistung bei 400 V |
22 kW |
| Polzahl |
4 |
| Motorantrieb optional |
nein |
| Motorantrieb integriert |
nein |
| Spannungsauslöser optional |
nein |
| Gerätebauart |
Einbaugerät Steckeinsatztechnik |
| Geeignet für Bodenbefestigung |
nein |
| Geeignet für Frontbefestigung 4-Loch |
ja |
| Geeignet für Frontbefestigung Zentral |
nein |
| Geeignet für Verteilereinbau |
ja |
| Geeignet für Zwischenbau |
nein |
| Farbe des Betätigungselements |
schwarz |
| Ausführung des Betätigungselements |
sonstige |
| Verriegelbar |
ja |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Schutzart (IP), frontseitig |
IP20 |
| Schutzart (NEMA) |
1 |
| Breite |
140 mm |
| Höhe |
92 mm |
| Tiefe |
85 mm |
Lieferumfang:

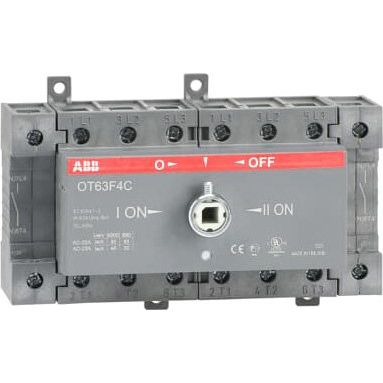

1 x ABB Stotz S&J - Lasttrennschalter Lasttrennschalter OT63F4C
