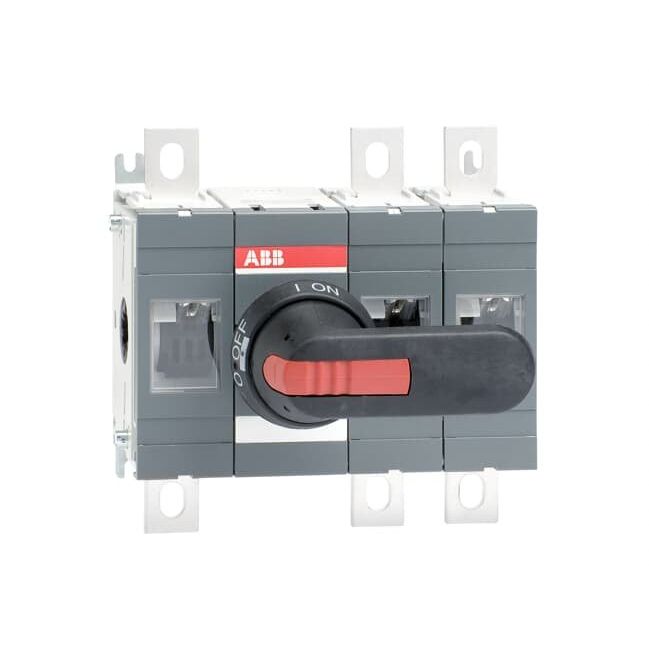

ABB Stotz S&J - Lasttrennschalter Lasttrenner OT400E12P

Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität.
Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC.
Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz.
Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht.
Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	1000 V
Bemessungsbetriebsspannung	1000 V
Bemessungsdauerstrom Iu	400 A
Bemessungsdauerstrom bei AC-23, 400 V	400 A
Bemessungsdauerstrom bei AC-21, 400 V	400 A
Bemessungsbetriebsleistung bei AC-3, 400 V	220 kW
Bemessungskurzzeitstromfestigkeit Icw	15 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	230 kW
Schaltleistung bei 400 V	230 kW
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	langer Drehgriff
Verriegelbar	nein
Anschlussart Hauptstromkreis	Bolzenanschluss
Schutzart (IP), frontseitig	IP00
Schutzart (NEMA)	sonstige
Breite	196 mm
Höhe	185 mm
Tiefe	107 mm

Lieferumfang:
1 x ABB Stotz S&J - Lasttrennschalter Lasttrenner OT400E12P
