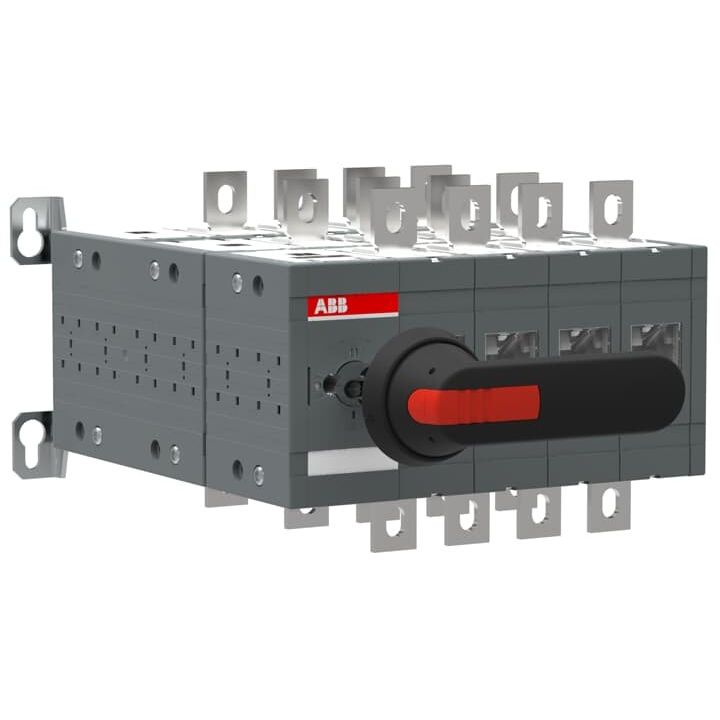

ABB Stotz S&J - Lasttrennschalter Bypass-Schalter OT400E04YP 0A m. Griff u. Welle

Die manuell betätigten Bypass-Schalter von ABB sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die Serie schaltet Stromstärken von 160 A bis 800 A bei Spannungen bis zu 690 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Die Bypass-Schalter verfügen über eine IEC Zulassung. ABB bietet Ihnen für diese Serie ebenfalls ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe und Klemmenabdeckungen. Somit können Bypass-Schalter auch in den anspruchsvollsten Anwendungen eingesetzt werden und sind eine ideale Lösung für den Last Bypass. Die Ausrüstung kann sicher gewartet werden, während die Last direkt von der Quelle geliefert wird. Die Bypass-Schalter von ABB erfüllen die Trennbedingungen ohne zusätzliche Geräte.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	1000 V
Bemessungsbetriebsspannung	1000 V
Bemessungsdauerstrom bei AC-23, 400 V	400 A
Bemessungsdauerstrom bei AC-21, 400 V	400 A
Bemessungskurzzeitstromfestigkeit Icw	15 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	220 kW
Schaltleistung bei 400 V	220 kW
Polzahl	4
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Steckeinsatztechnik
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	ja
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	langer Drehgriff
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Schutzart (IP), frontseitig	IP20
Schutzart (NEMA)	1
Breite	280 mm
Höhe	185 mm
Tiefe	306 mm

Lieferumfang:
1 x ABB Stotz S&J - Lasttrennschalter Bypass-Schalter OT400E04YP 0A m. Griff u. Welle
