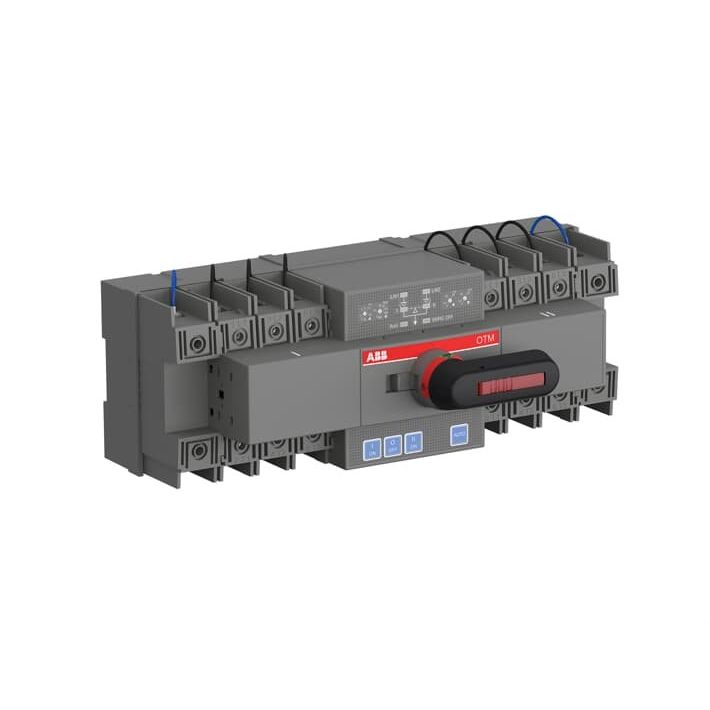

ABB Stotz S&J - Lasttrennschalter Automatischer Umschalter OTM63F4C21D400C 4-polig 63A

Automatische Lastumschalter erfüllen die Gerätenorm DIN EN 60947-1, DIN EN 60947-3 und DIN EN 60947-6-1. Die Schalter besitzen eine offene Umschaltung (I-0-II) und sind geeignet für die Verwendung als automatischer Netzumschalter. Eine OMD-Steuereinheit wird mitgeliefert. Die Steuerspannung des Motors beträgt zwischen 220 V bis 240 V AC. Ansteuerung des Motorantriebes erfolgt über einen Taster oder eine zentrale Leitstelle. Der mitgelieferte Griff für die NOT-Betätigung ist optional in der AUS-Stellung abschließbar. Die Fernbedienbarkeit wird durch die Montage des Griffes bzw. durch die Montage eines Schlosses verhindert. Des Weiteren können die Schalter im AC- sowie DC-Bereich eingesetzt werden. Die Montage der automatischen Lastumschalter ist vertikal, horizontal und flach möglich. In den Ausführungen von 40 A bis 125 A sind die Schalter in kompakter Version lieferbar. Als Zubehör bietet ABB schwarze Griffe für die NOT-Betätigung, Hilfskontakte, vierte Pole, N- sowie PE-Klemmen, Klemmenabdeckungen, Anschlussklemmen und noch vieles mehr.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	415 V
Bemessungskurzzeitstromfestigkeit Icw	2,5 kA
Polzahl	4
Motorantrieb optional	nein
Motorantrieb integriert	ja
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Steckeinsatztechnik
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	ja
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Ausführung des Betätigungselements	langer Drehgriff
Verriegelbar	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Schutzart (IP), frontseitig	IP20
Schutzart (NEMA)	1
Breite	286 mm
Höhe	103 mm
Tiefe	131 mm

Lieferumfang:
1 x Lasttrennschalter OTM63F4C21D400C 1 x OMD-Steuereinheit 1 x Griff für NOT-Betätigung
