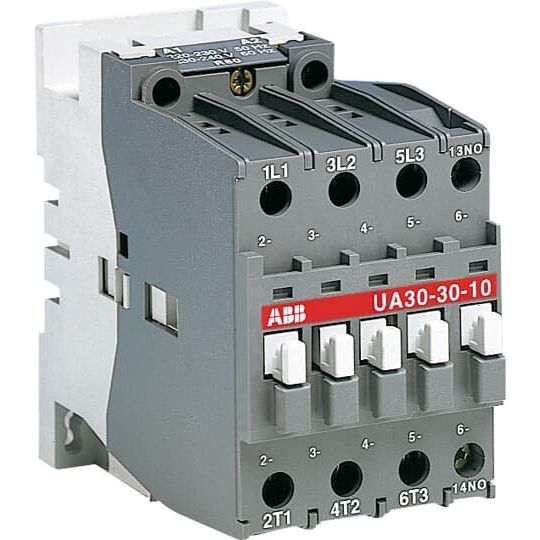

ABB Stotz S&J - Kondensatorschütz Schütz UA30-30-10-88

Die 3-poligen Schütze UA30-30-10 zur Kondensatorschaltung können in Anlagen eingesetzt werden bei denen der Spitzenstrom maximal den 100-fachen Wert des Nenn-Effektivstroms erreicht. Ihre elektrische Lebensdauer liegt bei 100 000 Schaltspielen. Die 3-poligen Schütze der Baureihe UA30...sind in Blockbauweise ausgeführt.
- Hauptpole und Hilfskontaktblöcke: 3 Hauptpole, mit einem eingebauten Schließer Hilfskontakt, die Installation von zusätzlichen Hilfskontaktblöcken zum vorderen und seitlichen Anbau ist möglich.
- Steuerkreis: Wechselstrombetrieb mit laminiertem Magnetkreis
- Zubehör: Eine große Auswahl an weiterem Zubehör ist erhältlich.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	240..260 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Bemessungsblindleistung bei 400 V, 50 Hz	27,5 kvar
Bemessungsblindleistung bei 400 V, 60 Hz	27,5 kvar
Anzahl der Hilfskontakte als Schließer	1
Breite	54 mm
Höhe	90 mm
Tiefe	108,3 mm

Lieferumfang:
1 x ABB Stotz S&J - Kondensatorschütz Schütz UA30-30-10-88
