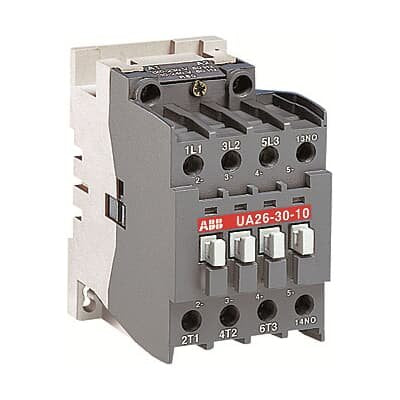

ABB Stotz S&J - Kondensatorschütz Schütz UA26-30-10-80

Die 3-poligen Schütze UA26-30-10 zur Kondensatorschaltung können in Anlagen eingesetzt werden bei denen der Spitzenstrom maximal den 100-fachen Nenn-Effektivstrom erreicht. Ihre elektrische Lebensdauer liegt bei 100 000 Schaltspiele. Die 3-poligen Schütze der Baureihe UA...sind in Blockbauweise ausgeführt.
- Hauptpole und Hilfskontaktblöcke: 3 Hauptpole, ohne eingebaute Hilfskontakte, die Installation von zusätzlichen Hilfskontaktblöcken zum vorderen und seitlichen Anbau ist möglich.
- Steuerkreis: Wechselstrombetrieb mit laminiertem Magnetkreis
- Zubehör: Eine große Auswahl an weiterem Zubehör ist erhältlich.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	220..230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	230..240 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Bemessungsblindleistung bei 400 V, 50 Hz	20 kvar
Bemessungsblindleistung bei 400 V, 60 Hz	20 kvar
Anzahl der Hilfskontakte als Schließer	1
Breite	54 mm
Höhe	90 mm
Tiefe	93,6 mm

Lieferumfang:
1 x ABB Stotz S&J - Kondensatorschütz Schütz UA26-30-10-80 3-polige Schütze, Blockbauweise
