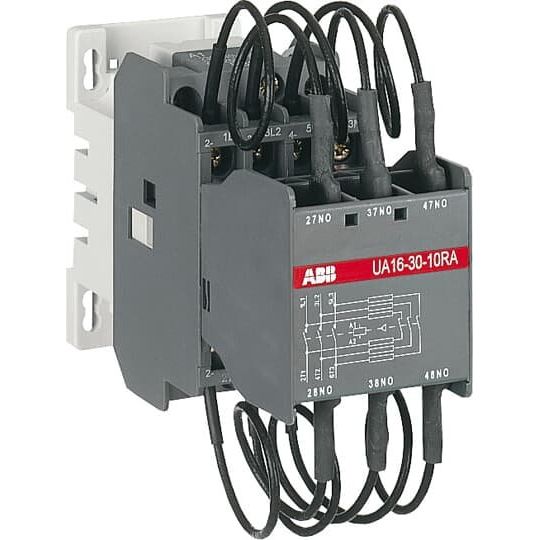

ABB Stotz S&J - Kondensatorschütz Schütz UA16-30-10-RA-80

Die 3-poligen Schütze UA16-30-10-RA zur Kondensatorschaltung können in Anlagen eingesetzt werden, bei denen der Spitzenstrom weit über dem 100-fachen Nenn-Effektivstrom liegt. Die Schütze werden komplett mit ihren Dämpfungswiderständen geliefert und müssen ohne zusätzliche Induktivitäten eingesetzt werden. Ihre elektrische Lebensdauer beträgt 250 000 Schaltspiele bei Ue < 500 V und 100 000 Schaltspiele bei 500 V = Ue = 690 V. Die Schütze UA..RA sind mit einem speziellen Frontblock ausgestattet, der die serielle Einfügung von drei Dämpfungswiderständen in den Stromkreis gewährleistet, um die Stromspitze bei der Erregung der Kondensatorbank zu begrenzen. Ihr Anschluss gewährleistet auch die Vorladung der Kondensatoren, um die zweite Stromspitze beim Einschalten der Hauptpole zu begrenzen. Durch den Einsatz von Widerständen kann die höchste Stromspitze des Kondensators beim Einschalten unabhängig von ihrer Höhe gedämpft werden. Die 3-poligen Schütze der Baureihe UA...RA sind in Blockbauweise ausgeführt.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	220..230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	230..240 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Bemessungsblindleistung bei 400 V, 50 Hz	12,5 kvar
Bemessungsblindleistung bei 400 V, 60 Hz	12,5 kvar
Anzahl der Hilfskontakte als Schließer	1
Breite	44 mm
Höhe	120 mm
Tiefe	107 mm

Lieferumfang:
1 x Kondensatorschütz UA16-30-10-RA-80
