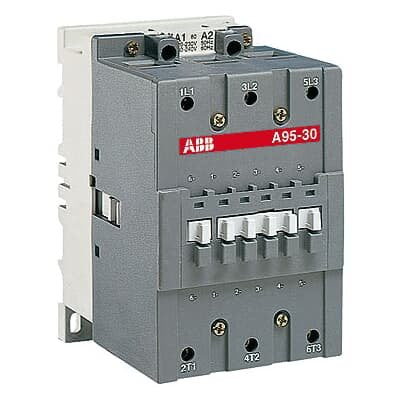

ABB Stotz S&J - Kondensatorschütz UA95-30-00RA-86 50Hz / 415-460V 60Hz

UA95...RA: 3-polige Schütze zur Kondensatorschaltung können in Anlagen eingesetzt werden, bei denen der Spitzenstrom weit über dem 100-fachen Nenn-Effektivstrom liegt. Die Schütze werden komplett mit ihren Dämpfungswiderständen geliefert und müssen ohne zusätzliche Induktivitäten eingesetzt werden. Ihre elektrische Lebensdauer beträgt 250 000 Schaltspiele bei Ue < 500 V und 100 000 Schaltspiele bei 500 V = Ue = 690 V. Die Schütze UA..RA sind mit einem speziellen Frontblock ausgestattet, der die serielle Einfügung von drei Dämpfungswiderständen in den Stromkreis gewährleistet, um die Stromspitze bei der Erregung der Kondensatorbank zu begrenzen. Ihr Anschluss gewährleistet auch die Vorladung der Kondensatoren, um die zweite Stromspitze beim Einschalten der Hauptpole zu begrenzen. Durch den Einsatz von Widerständen kann die höchste Stromspitze des Kondensators beim Einschalten unabhängig von ihrer Höhe gedämpft werden. Die 3-poligen Schütze der Baureihe UA...RA sind in Blockbauweise ausgeführt.
- Hauptpole: 3 Hauptpole
- Steuerstromkreis: Wechselstrombetätigt mit laminiertem Magnetkreis

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	400..415 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	415..440 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	sonstige
Betriebsspannung bei AC 50 Hz	1000 V
Betriebsspannung bei AC 60 Hz	1000 V
Bemessungsblindleistung bei 400 V, 50 Hz	70 kvar
Bemessungsblindleistung bei 400 V, 60 Hz	70 kvar
Breite	90 mm
Höhe	170 mm
Tiefe	155,6 mm

Lieferumfang:
1 x ABB Stotz S&J - Kondensatorschütz UA95-30-00RA-86
