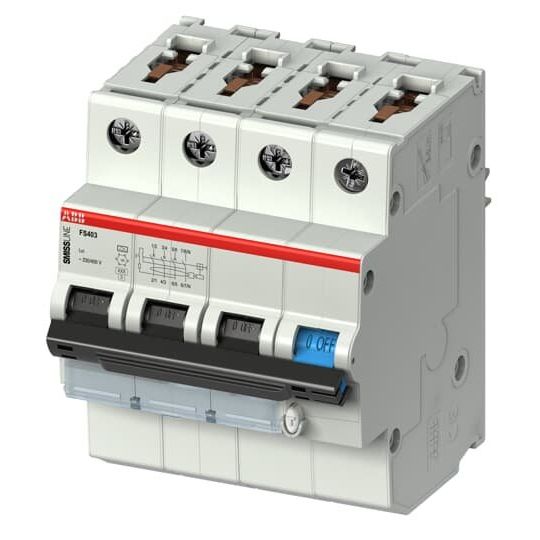

ABB Stotz S&J - Kombination FI-Schalter/Leitungsschutzschalter FI/LS-Schalter FS403M-C10/0.1 C, 10A, 100mA, 10kA

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). Die Kontaktierung erfolgt direkt über das Stecksockelsystem Smissline TP und die Aussenleiterkontaktierung kann bei einphasigen Geräten frei gewählt werden (L1, L2 oder L3)

Technische Details
Polzahl (gesamt)	4
Anzahl der abgesicherten Pole	3
Bemessungsspannung	415 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	10 A
Bemessungsfehlerstrom	0,1 A
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	4,9 W
Bemessungsabschaltvermögen nach EN 61009	10 kA
Bemessungsabschaltvermögen nach IEC 60947-2	25 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	10 kA
Abschaltcharakteristik	unverzögert
Stoßstromfestigkeit	0,25 kA
Spannungsart	AC
Frequenz	50/60 Hz
Auslösecharakteristik	C
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	ja
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25..60 °C
Breite in Teilungseinheiten	4
Einbautiefe	91 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	0..35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75..25 mm²

Lieferumfang:
1 x ABB Stotz S&J - Kombination FI-Schalter/Leitungsschutzschalter FI/LS-Schalter FS403M-C10/0.1 C, 10A, 100mA, 10kA
