FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA).
Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS202CR fit für den weltweiten Einsatz.
Für 50 Hz Netze mit 2 Phasen 230 V AC (ohne N-Leiter) oder mobile Verteiler über Schutzkontaktstecker (1P+N) versorgt, wie z.B.: Caravan-Anwendungen.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.
RCBO DS202CR A Typ A ist 2-polig geschützt (LS), 2-polig schaltend.
| Technische Details |
|---|
| Polzahl (gesamt) |
2 |
| Anzahl der abgesicherten Pole |
2 |
| Bemessungsspannung |
230 V |
| Bemessungsisolationsspannung Ui |
440 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Bemessungsstrom |
13 A |
| Bemessungsfehlerstrom |
0,03 A |
| Fehlerstrom-Typ |
A |
| Energiebegrenzungsklasse |
3 |
| Verlustleistung |
3,74 W |
| Bemessungsabschaltvermögen nach EN 61009 |
6 kA |
| Bemessungsabschaltvermögen nach IEC 60947-2 |
10 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 |
6 kA |
| Abschaltcharakteristik |
unverzögert |
| Stoßstromfestigkeit |
0,25 kA |
| Spannungsart |
AC |
| Frequenz |
50 Hz |
| Auslösecharakteristik |
B |
| Mitschaltender Neutralleiter |
ja |
| Mit Verriegelungsvorrichtung |
nein |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
3 |
| Umgebungstemperatur während des Betriebs |
-25..55 °C |
| Breite in Teilungseinheiten |
2 |
| Einbautiefe |
72 mm |
| Unterputzmontage |
nein |
| Fehlauslöseschutz |
nein |
| Schutzart (IP) |
IP20 |
| Anschließbarer Leiterquerschnitt eindrähtig |
1..35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
1..25 mm² |
Lieferumfang:

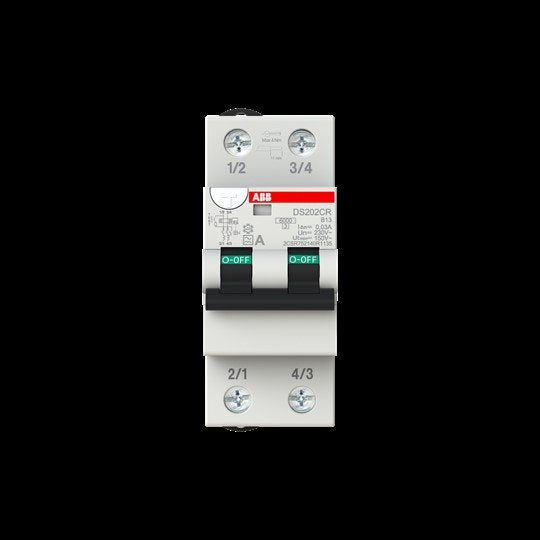

1 x ABB Stotz S&J - Kombination FI-Schalter/Leitungsschutzschalter FI/LS-Schalter DS202CRA-B13/0,03
