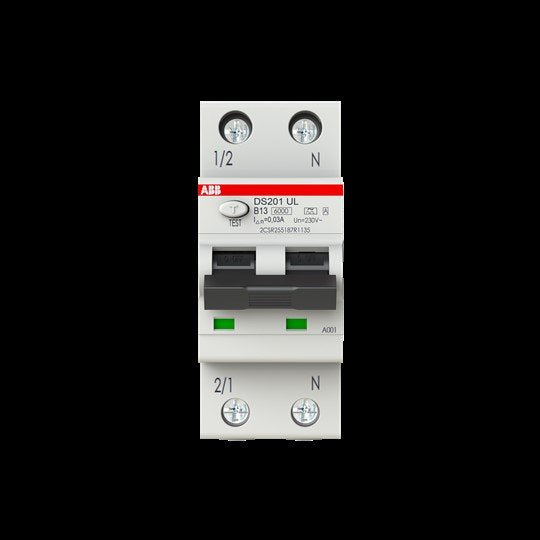

ABB Stotz S&J - Kombination FI-Schalter/Leitungsschutzschalter FI/LS-Schalter DS201 B13 A30 UL 6kA, 1P+N, Typ A

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz.
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Der FI/LS DS201 UL ist mit dem Zubehör mechanisch kompatibel, aber beide zusammen sind nicht UL zugelassen.
Diese spezielle Baureihe ist UL (USA) und CSA (Kanada) zertifiziert: UL 1053, UL 1077, CSA C22.2 N0. 144, CSA C22.2 N0. 235.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.
RCBO DS201 A UL Typ A ist 1-polig geschützt (LS), 2-polig schaltend.

Technische Details
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	13 A
Bemessungsfehlerstrom	0,03 A
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	3,5 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	6 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	6 kA
Abschaltcharakteristik	unverzögert
Spannungsart	AC
Frequenz	50/60 Hz
Auslösecharakteristik	B
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25..55 °C
Breite in Teilungseinheiten	2
Einbautiefe	69 mm
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²

Lieferumfang:
1 x ABB Stotz S&J - Kombination FI-Schalter/Leitungsschutzschalter FI/LS-Schalter DS201 B13 A30 UL 6kA, 1P+N, Typ A
