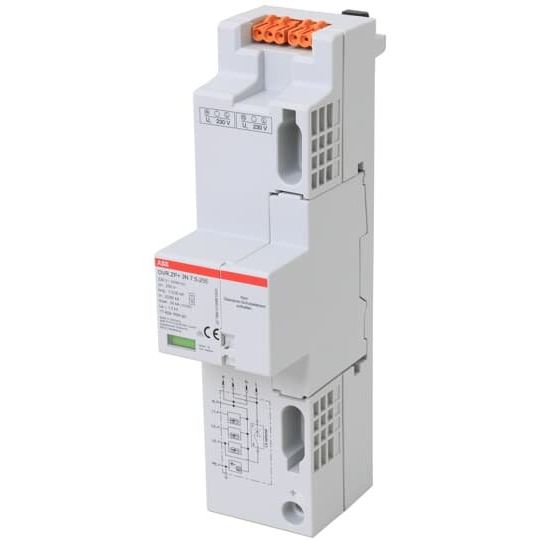

ABB Stotz S&J - Kombi-Ableiter für Energietechnik TT/TN-S Kombi-Ableiter OVR ZP+ 3N 12.5-255 OVR ZP+ 3N,12,5kA

Kombi-Ableiter Typ 1+2+3 mit Funktionsanzeige, zur werkzeuglosen Montage auf dem 40mm Sammelschienen-System mit vorbereiteten Spannungsabgriff. Der Spannungsabgriff (L und N) für RfZ und APZ nach der Anwendungsregel VDE-AR-N 4100, kann jederzeit mittels einem Set (optional), nachgerüstet werden.
Anwendung: Gebäude mit äußerem Blitzschutz (BSK III/IV) und zur Erfüllung der Anforderungen zum Blitz- und Überspannungsschutz der elektrischen Anlage nach der Blitzschutznorm DIN VDE 0185-305 Teil 1-4.

Technische Details
Netzform DC	nein
Netzform IT	nein
Netzform TN	ja
Netzform TN-C	nein
Netzform TN-C-S	ja
Netzform TN-S	ja
Netzform TT	ja
Netzform sonstige	nein
Polzahl	4
Blitzstoßstrom (10/350 µs)	12,5 kA
Höchste Dauerspannung AC	255 V
Nennspannung AC	230 V
Schutzpegel	1,5 kV
Schutzpegel L-N	1,5 kV
Schutzpegel L-PE	1,5 kV
Schutzpegel N-PE	1,5 kV
Folgestromlöschfähigkeit	25 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	-1 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	-1 A
Montageart	Sammelschiene
Baugröße	2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	50 mm²
Fernsignalisierung	nein
Signalisierung am Gerät	optisch
Prüfklasse	Typ 1 und 2
Integrierte Vorsicherung	nein
Energetisch koordinierte Schutzwirkung zum Endgerät	nein
Spannungsschaltende Funkenstreckentechnologie	nein
Überstromgeschützter Spannungsabgriff	nein
Schutzart (IP)	IP20

Lieferumfang:
1 x ABB Stotz S&J - Kombi-Ableiter OVR ZP+ 3N 12.5-255
