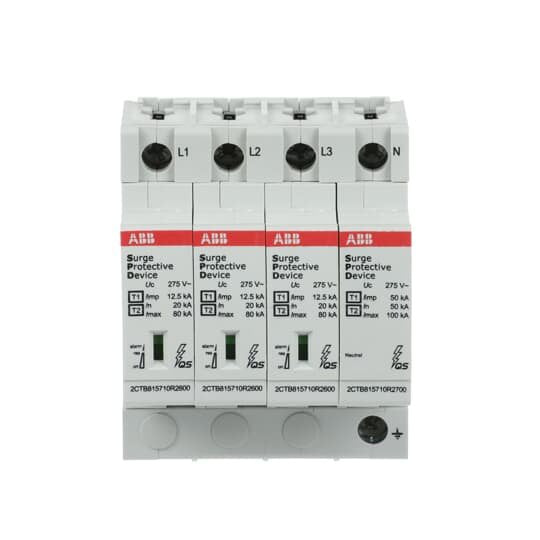

ABB Stotz S&J - Kombi-Ableiter für Energietechnik Kombinierter Ableiter OVRT#2CTB815710R1900 1-T23N12.5-275sPQS

Kombinierte Blitz- und Überspannungs-Schutzeinrichtung SPD Typ 1+2, zum Schutz von Niederspannungs-Verbraucheranlagen vor Blitzströmen und Überspannungen. Geprüfter SPD Typ 1 und Typ 2 nach DIN EN 61643-11. Die Geräte können für den Einsatz als Überspannungs-Schutzeinrichtung nach VDE 0100 Teil 443 und Teil 534, sowie im Rahmen des Blitzschutzzonenkonzeptes verwendet werden. Die Geräte sind kompatibel mit der Baureihe System pro M compact. Optional sind die SPD mit TS mit einem potentialfreien Wechselkontakt ausgestattet. Die Varianten mit Reserve-Varistor (s) bieten dadurch einen zusätzlichen Schutz der Anlage, dass am Lebensdauerende der Überspannungsableiter nicht komplett vom Netz getrennt wird, sondern durch einen zusätzlichen kleineren Varistor ein Basisschutz weiterhin gewährleistet und die Anlage somit bis zum Austausch des Überspannungsableiters weiterhin geschützt ist.

Technische Details
Netzform DC	nein
Netzform IT	nein
Netzform TN	nein
Netzform TN-C	nein
Netzform TN-C-S	nein
Netzform TN-S	ja
Netzform TT	ja
Netzform sonstige	nein
Polzahl	4
Blitzstoßstrom (10/350 µs)	12,5 kA
Höchste Dauerspannung AC	275 V
Nennspannung AC	230 V
Schutzpegel	0,8 kV
Schutzpegel L-N	1,39999999 kV
Schutzpegel L-PE	1,5 kV
Schutzpegel N-PE	1,39999999 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	-1 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	-1 A
Montageart	Hutschiene TH35
Baugröße	4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Fernsignalisierung	nein
Signalisierung am Gerät	ohne
Prüfklasse	Typ 1 und 2
Integrierte Vorsicherung	nein
Energetisch koordinierte Schutzwirkung zum Endgerät	nein
Spannungsschaltende Funkenstreckentechnologie	nein
Überstromgeschützter Spannungsabgriff	nein
Schutzart (IP)	IP20

Lieferumfang:
1 x ABB Stotz S&J - Kombi-Ableiter für Energietechnik Kombinierter Ableiter OVRT#2CTB815710R1900 1-T23N12.5-275sPQS
