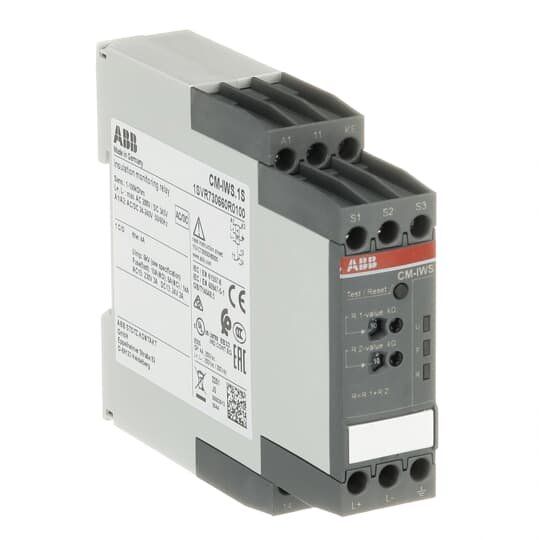

ABB Stotz S&J - Isolations-/Erdschlussüberwachungsgerät Iso-Überwachungsrelais CM-IWS.1S 1-100kOhm

Die hohe Zuverlässigkeit von IT-Systemen wird durch kontinuierliche Isolationsüberwachung
gewährleistet. Eine Isolationsüberwachung erkennt sich entwickelnde Isolationsfehler und
meldet sofort, dass der Wert unter das Minimum gefallen ist. Dies verhindert eine Betriebsunterbrechung
durch einen zweiten, schwereren Isolationsfehler.
ABB entwickelte eine völlig neue Isolationsüberwachungs-Gerätereihe für AC, DC oder AC/DC
IT-Systeme bis 690 V AC oder 1000 V DC. Mit lediglich 4 Geräten können die meisten Standardanwendungen
bedient werden. Zusätzlich wurde eine Version für solare Anwendungen mit
erhöhter Ableitkapazität hinzugefügt.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Funktion	für gemischte Netze
Externe Stromversorgung erforderlich	ja
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	24..240 V
Versorgungsspannung bei AC 60 Hz	24..240 V
Versorgungsspannung bei DC	24..240 V
Spannungsmessbereich	0..300 V
Bemessungsbetriebsfrequenz	15..400 Hz
Netzableitkapazität	10 µF
Ansprechwert Impedanz 1	1..100 kOhm
Anzeige des Isolationswertes	nein
Fehlerspeicherung möglich	ja
Anzahl der Kontakte als Wechsler	1
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	230 V
Betriebsspannung bei AC 60 Hz	230 V
Bemessungsschaltstrom	3 A
Breite	22,5 mm
Höhe	85,6 mm
Tiefe	103,7 mm

Lieferumfang:
1 x ABB Stotz S&J - Isolations-/Erdschlussüberwachungsgerät Iso-Überwachungsrelais CM-IWS.1S 1-100kOhm
