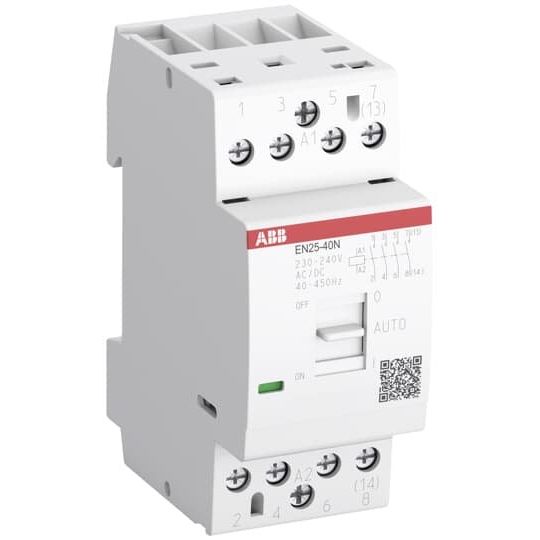

ABB Stotz S&J - Installationsschütz für Reiheneinbau EN Installationsschütze 1SAE232111R0640

4-polige Schütze EN25..N mit 36 mm Baubreite steuern 3-phasige Lasten bis 25 A und stehen in unterschiedlichen Kontaktbelegungen und Spulenspannungen zur Verfügung. Sie schalten elektrische Heizgeräte, Warmwasserbereiter, Motoren für Pumpen, Lüftung und sonstige Antriebe ebenso wie Beleuchtungen. Durch eine integrierte Spulenbeschaltung arbeiten sie sowohl mit AC- als auch mit DC-Steuerspannungen. Die Geräte sind deshalb absolut brummfrei und leise beim Schalten.
EN25..N haben einen integrierten Umschalter zur Wahl zwischen drei Betriebsarten: manuell ausgeschaltet (auch bei anliegendem Steuersignal), Automatikbetrieb (normale Schützfunktion) und manuell eingeschaltet mit Rückkehr zum Automatikbetrieb, sobald die Spule das nächste Mal mit Spannung versorgt wird. Dies bietet zahlreiche Vorteile: so kann z. B. bei einer Inbetriebnahme auch ohne Steuersignal ein Funktionstest des Lastkreises durchgeführt werden, ebenso kann bei vorhandenem Steuersignal der Lastkreis jederzeit schnell und einfach abgeschaltet werden.
Ein als Zubehör linksseitig anbaubarer Hilfsschalter sowie Plombierkappen und ein Distanzstück ergänzen das Sortiment.
EN25..N haben Installationsdesign und erfüllen u.a. die Haushaltsnorm EN61095, sie sind daher besonders geeignet für den Verteilereinbau.

Technische Details
Bemessungsbetriebsspannung	220..400 V
Bemessungsbetriebsstrom	25 A
Gebrauchskategorie nach EN IEC 60947-4-1	AC-1
Bemessungsbetätigungsspannung	230..240 V
Spannungsart der Betriebsspannung	AC/DC
Spannungsart der Betätigungsspannung	AC/DC
Anzahl der Kontakte als Schließer	4
Schieber für Handschaltung	ja
Breite in Teilungseinheiten	2
Einbautiefe	58 mm
Zusatzeinrichtungen möglich	ja
Mit Tag-/Nachtfunktion	ja
Brummfrei	ja
Schutzart (IP)	IP20

Lieferumfang:
1 x ABB Stotz S&J - Installationsschütz für Reiheneinbau EN Installationsschütze 1SAE232111R0640
