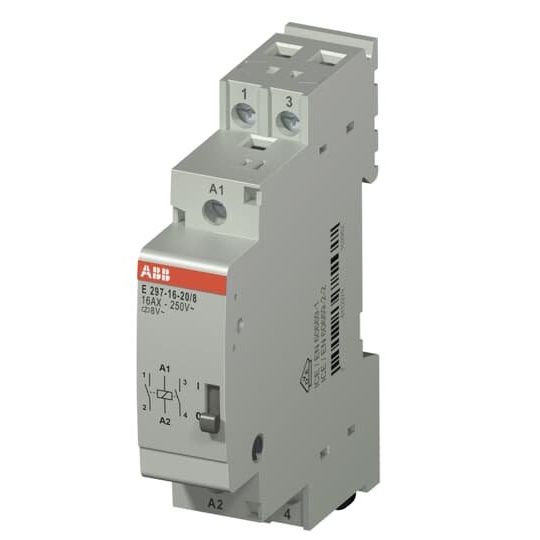

ABB Stotz S&J - Installationsrelais E297-16-20/8 Sp.8VAC,16A,2NO

Installationsrelais E297 sind elektromagnetisch betätigte Kleinschütze mit 18mm Breite (1 Moduleinheit). Mit diesen Installationsrelais kann eine zuverlässige Verbraucher-Steuerung konzipiert werden. In der Regel werden die Installationsrelais über einen Steuerschalter (Dauerkontakt) dort eingesetzt, wo z.B. eine Beleuchtung, eine Klimaanlage, ein Ventilator oder
ähnliches gesteuert werden soll. Das Gerät bleibt in der Ein-Stellung solange die Steuerspannung an der Spule anliegt. Wird die Steuerspannung unterbrochen, fällt das Installationsrelais immer in die Ruhestellung (Aus-Stellung) zurück. Dank der optimalen Schaltleistung eignen sie sich auch für Anwendungen in industrieller Umgebung und in Situationen, in denen es notwendig ist, die Kontrolle über leistungsstärkere
Verbraucher (wie z.B. mehrere Beleuchtungsgruppen) sicherzustellen.
Durch die Verwendung einer optimierten Spule (geringe Verlustleistung = niedrigere Betriebstemperatur) wird ein störungsfreier und sicherer Einsatz im Elektroverteiler gewährleistet. Die leisen Schaltgeräusche und das brummfreie Magnetsystem rechtfertigen auch einen Einsatz in öffentlichen Gebäuden und in privaten Haushalten. Die Installationsrelais können je nach Typ mit gängigen AC/DC-Steuerspannungen angesteuert werden und sind für einen Bemessungsstrom von 16 A ausgelegt.

Technische Details
Funktion	mechanisch
Montageart	DIN-Schiene
Breite in Teilungseinheiten	1
Einbautiefe	62 mm
Anzahl der Kontakte als Schließer	2
Steuerspannung 1	8 V
Steuerspannungsart 1	AC
Frequenz der Steuerspannung 1	0..50 Hz
Frequenz der Steuerspannung 2	0..50 Hz
Bemessungsstrom	16 A
Versorgungsspannung	7,2..8,8 V
Spannungsart der Versorgungsspannung	AC
Max. Glühlampenlast	3000 W
Max. Leuchtstofflampenlast	1800 VA
Max. Leuchtstofflampenlast (Duo-Schaltung)	2500 VA
Max. Leuchtstofflampenlast (parallel kompensiert)	2500 VA
Max. Schaltstrom (cos phi	0,6)

Lieferumfang:
1 x ABB Stotz S&J - Installationsrelais E297-16-20/8
