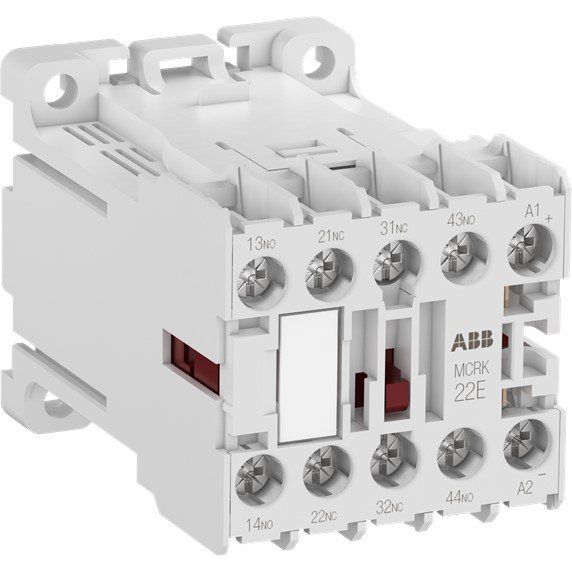

ABB Stotz S&J - Hilfsschütz, Relais Kleinhilfsschütz MCRK022ATD 2S+2Ö, 24V DC 2W

Die Kleinhilfsschütze der Reihe MCRK sind maßoptimierte, 4-polige, 24V DC-betätigte Hilfsschütze mit Schraubanschlussklemmen. Diese Geräte bieten die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Kleinhilfsschütze werden in Wohngebäuden, gewerblichen Gebäuden und Industrieanwendungen zum Schalten von Steuersignalen und kleinen Lasten bis 6 A / 240 V (AC-15) eingesetzt. Diese Hilfsschütze sind für die Wand- oder Schienenmontage geeignet.

Technische Details
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Bemessungsbetriebsstrom	6 A
Bemessungsbetriebsstrom Ie, 400 V	4 A
Montageart	DIN-Schiene
Mit LED-Anzeige	nein
Geeignet für Handbedienung	nein
Schnittstelle	nein
Anzahl der Hilfskontakte als Öffner	2
Anzahl der Hilfskontakte als Schließer	2
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Betriebsspannung bei DC	440 V
Spannungsart der Betriebsspannung	DC
Bemessungsschaltstrom	6 A
Anschlussart Hilfsstromkreis	Schraubanschluss
Breite	45 mm
Höhe	48 mm
Tiefe	68 mm

Lieferumfang:
1 x ABB Stotz S&J - Hilfsschütz, Relais Kleinhilfsschütz MCRK022ATD 2S+2Ö, 24V DC 2W
