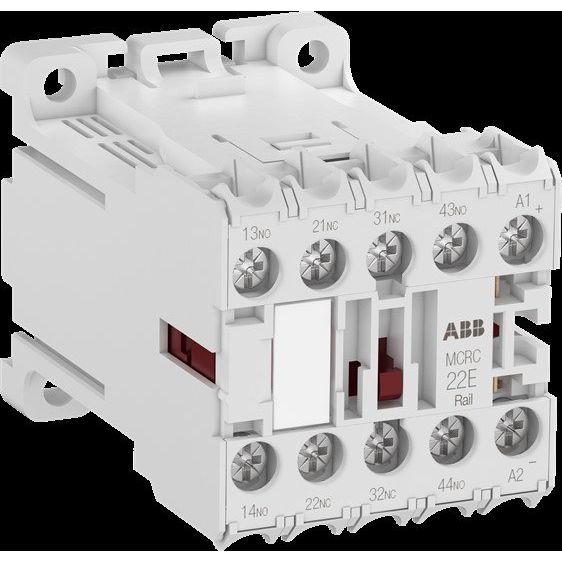

ABB Stotz S&J - Hilfsschütz, Relais Kleinhilfsschütz MCRC022ARWID-RAIL 2S+2Ö, 72V DC

Die Kleinhilfsschütze der Reihe MCRC...RAIL sind maßoptimierte, 4-polige, DC-betätigte Hilfsschütze mit Ringkabelschuhanschlussklemmen. Diese Geräte bieten die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Sie werden in Industrieanwendungen zum Schalten von Steuersignalen und kleinen Lasten bis 6 A / 240 V (AC-15) eingesetzt. Diese Hilfsschütze besitzen eine Bahnzertifizierung und sind für die Wand- oder Hutschienenmontage geeignet.

Technische Details
Bemessungssteuerspeisespannung Us bei DC	51..90 V
Spannungsart zur Betätigung	DC
Bemessungsbetriebsstrom	6 A
Bemessungsbetriebsstrom Ie, 400 V	4 A
Montageart	DIN-Schiene
Mit LED-Anzeige	nein
Geeignet für Handbedienung	nein
Schnittstelle	nein
Anzahl der Hilfskontakte als Öffner	2
Anzahl der Hilfskontakte als Schließer	2
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Betriebsspannung bei DC	440 V
Spannungsart der Betriebsspannung	DC
Bemessungsschaltstrom	6 A
Anschlussart Hilfsstromkreis	Schraubanschluss
Breite	45 mm
Höhe	48 mm
Tiefe	68 mm

Lieferumfang:
1 x Hilfsschütz MCRC022ARWID-RAIL
