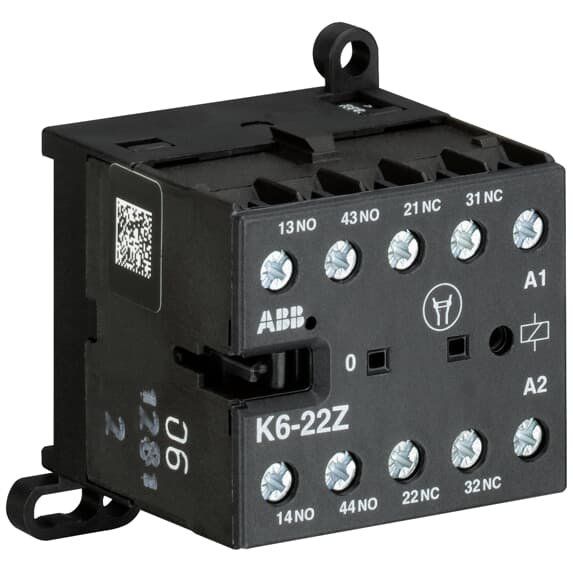

ABB Stotz S&J - Hilfsschütz, Relais Kleinhilfsschütz K6-22Z-24AC

Kleinhilfsschütze K/KC 6 erfüllen Relaisfunktion und stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Die 4-poligen Geräte bieten eine breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Steuerkreise oder Lastkreise bis 4 A (230 V). Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24 V
Spannungsart zur Betätigung	AC
Bemessungsbetriebsstrom	4 A
Bemessungsbetriebsstrom Ie, 400 V	3 A
Montageart	DIN-Schiene
Mit LED-Anzeige	nein
Geeignet für Handbedienung	nein
Schnittstelle	nein
Anzahl der Hilfskontakte als Öffner	2
Anzahl der Hilfskontakte als Schließer	2
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Betriebsspannung bei DC	250 V
Spannungsart der Betriebsspannung	AC
Bemessungsschaltstrom	4 A
Anschlussart Hilfsstromkreis	Schraubanschluss
Breite	52,5 mm
Höhe	57,5 mm
Tiefe	46,5 mm

Lieferumfang:
1 x ABB Stotz S&J - Hilfsschütz, Relais Kleinhilfsschütz K6-22Z-24AC
