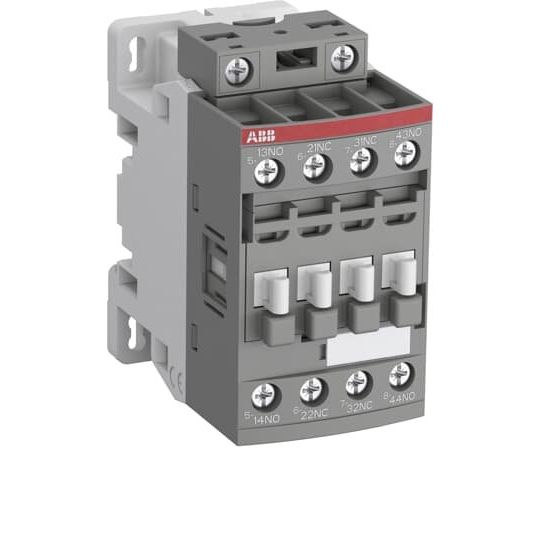

ABB Stotz S&J - Hilfsschütz, Relais Hilfsschütz NFZB31E-23 50/60Hz / DC, 3S+1Ö

Die 4-poligen NFZB-Hilfsschütze erfüllen die neuesten Normen für rollende Eisenbahnfahrzeuge und ermöglichen den Einbau in Fahrgast- oder Führerständen von Zügen, die häufig in Tunneln oder Unterführungen verkehren. Sie werden zum Schalten von Hilfs- und Steuerstromkreisen eingesetzt (zwangsgeführte Kontakte verfügbar). Dabei erfüllen sie alle wichtigen Normen für rollendes Material: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 und anwendbare Teile der Normen EN 50155, Schock- und Vibrationsfestigkeit gemäß IEC 61373 Kat. 1, Klasse B. Ebenso erreichen sie die höchsten Stufen im Brand- und Rauchverhalten bei Einhaltung der europäischen Norm EN 45545-2 (HL2-Gefahrenstufen) bei Gruppenmontage. Sie besitzen eine elektronische Spulenschnittstelle, die einen großen Steuerspannungsbereich ermöglicht und große Steuerspannungschwankungen bewältigen kann. NFZB-Hilfsschütze haben einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	100..250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	100..250 V
Bemessungssteuerspeisespannung Us bei DC	100..250 V
Spannungsart zur Betätigung	AC/DC
Bemessungsbetriebsstrom	3 A
Bemessungsbetriebsstrom Ie, 400 V	3 A
Montageart	DIN-Schiene/Schraube
Mit LED-Anzeige	nein
Geeignet für Handbedienung	nein
Schnittstelle	nein
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	3
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Betriebsspannung bei DC	6 V
Spannungsart der Betriebsspannung	AC
Bemessungsschaltstrom	4 A
Anschlussart Hilfsstromkreis	Schraubanschluss
Breite	45 mm
Höhe	86 mm
Tiefe	77 mm

Lieferumfang:
1 x ABB Stotz S&J - Hilfsschütz, Relais Hilfsschütz NFZB31E-23 50/60Hz / DC, 3S+1Ö
