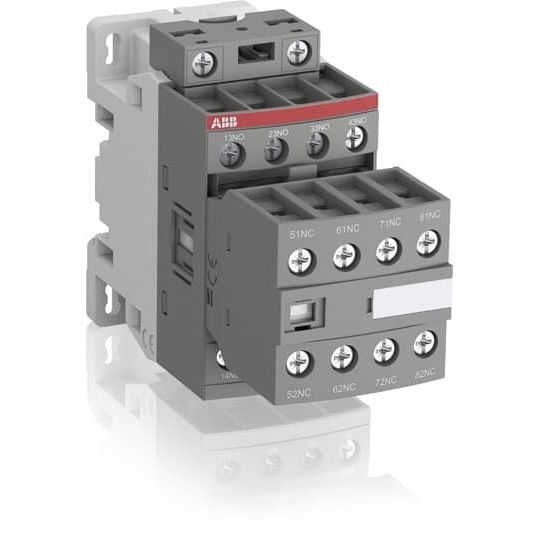

ABB Stotz S&J - Hilfsschütz, Relais Hilfsschütz NFZ62E-21 20-60V DC, 6S+2Ö

Die 8-poligen NFZ-Hilfsschütze werden zum Schalten von Hilfs- und Steuerstromkreisen verwendet (zwangsgeführte Kontakte verfügbar). Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. Die Hilfsschütze ermöglichen die direkte Ansteuerung durch =24V DC 500mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. NFZ-Hilfsschütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) zwischen 24...250 V 50/60 Hz widerstehen. Sie besitzen einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiterhin ist eine breite Palette von Zubehör erhältlich.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24..60 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24..60 V
Bemessungssteuerspeisespannung Us bei DC	20..60 V
Spannungsart zur Betätigung	AC/DC
Bemessungsbetriebsstrom	3 A
Bemessungsbetriebsstrom Ie, 400 V	3 A
Montageart	DIN-Schiene/Schraube
Mit LED-Anzeige	nein
Geeignet für Handbedienung	nein
Schnittstelle	nein
Anzahl der Hilfskontakte als Öffner	2
Anzahl der Hilfskontakte als Schließer	6
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Betriebsspannung bei DC	6 V
Spannungsart der Betriebsspannung	AC
Bemessungsschaltstrom	4 A
Anschlussart Hilfsstromkreis	Schraubanschluss
Breite	45 mm
Höhe	86 mm
Tiefe	110,5 mm

Lieferumfang:
1 x ABB Stotz S&J - Hilfsschütz, Relais Hilfsschütz NFZ62E-21 20-60V DC, 6S+2Ö
