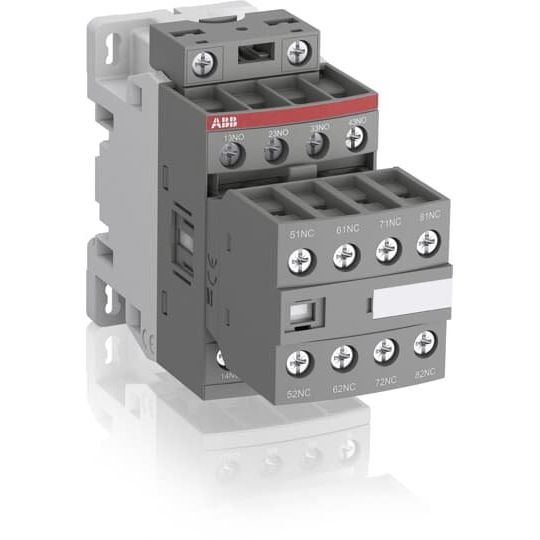

ABB Stotz S&J - Hilfsschütz, Relais Hilfsschütz NFZ62E-20 12-20V DC, 6S+2Ö

Die 8-poligen NFZ-Hilfsschütze werden zum Schalten von Hilfs- und Steuerstromkreise verwendet (zwangsgeführte Kontakte verfügbar). Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann, dadurch können auch große Steuerspannungsschwankungen bewältigt werden.
Sie besitzen einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiterhin ist eine breite Palette von Zubehör ist erhältlich. Bei Typen mit Spulencode -20 muss die Anschlusspolarität (A1+ / A2-) beachtet werden.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	100..250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	100..250 V
Bemessungssteuerspeisespannung Us bei DC	12..20 V
Spannungsart zur Betätigung	DC
Bemessungsbetriebsstrom	3 A
Bemessungsbetriebsstrom Ie, 400 V	3 A
Montageart	DIN-Schiene/Schraube
Mit LED-Anzeige	nein
Geeignet für Handbedienung	nein
Schnittstelle	nein
Anzahl der Hilfskontakte als Öffner	2
Anzahl der Hilfskontakte als Schließer	6
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Betriebsspannung bei DC	6 V
Bemessungsschaltstrom	4 A
Anschlussart Hilfsstromkreis	Schraubanschluss
Breite	45 mm
Höhe	86 mm
Tiefe	110,5 mm

Lieferumfang:
1 x ABB Stotz S&J - Hilfsschütz, Relais Hilfsschütz NFZ62E-20 12-20V DC, 6S+2Ö
