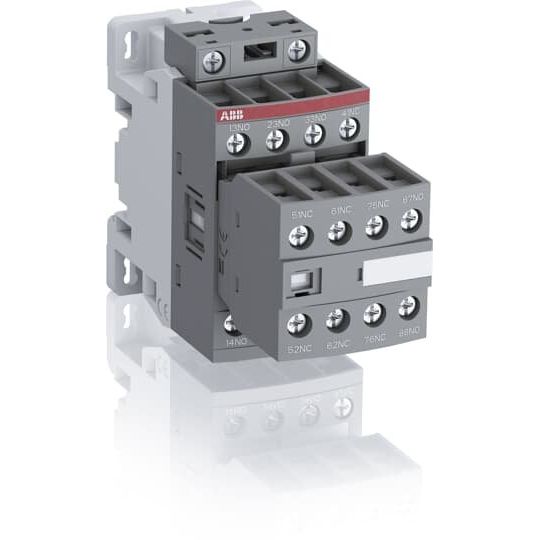

ABB Stotz S&J - Hilfsschütz, Relais Hilfsschütz NFZ33/11-20 12-20V DC

Die 8-poligen NFZ33/11 Hilfsschütze werden zum Schalten von Hilfs- und Steuerstromkreisen genutzt, einschließlich der Verwendung der integrierten Verzögerungs- / Vorlaufkontakte.
Die Hilfsschütze besitzen eine elektronische Spulenschnittstelle, die einen großen Steuerspannungsbereich ermöglicht und große Steuerspannungschwankungen bewältigen kann. Sie widerstehen kurzen Spannungseinbrüchen und Spannungsabfällen (Konformität nach Semi F47-0706). NFZ-Hilfsschütze haben einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Bei Typen mit Spulencode -20 muss die Anschlusspolarität (A1+ / A2-) beachtet werden.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	100..250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	100..250 V
Bemessungssteuerspeisespannung Us bei DC	12..20 V
Spannungsart zur Betätigung	DC
Bemessungsbetriebsstrom	3 A
Bemessungsbetriebsstrom Ie, 400 V	3 A
Montageart	DIN-Schiene/Schraube
Mit LED-Anzeige	nein
Geeignet für Handbedienung	nein
Schnittstelle	nein
Anzahl der Hilfskontakte als Öffner	4
Anzahl der Hilfskontakte als Schließer	4
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Betriebsspannung bei DC	6 V
Bemessungsschaltstrom	4 A
Anschlussart Hilfsstromkreis	Schraubanschluss
Breite	45 mm
Höhe	86 mm
Tiefe	110,5 mm

Lieferumfang:
1 x ABB Stotz S&J - Hilfsschütz, Relais Hilfsschütz NFZ33/11-20 12-20V DC
