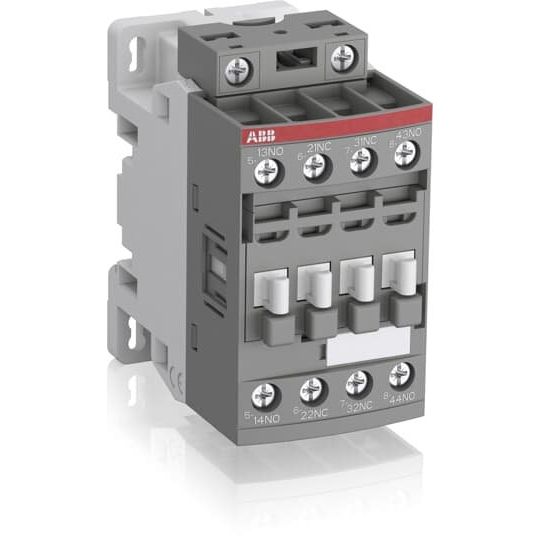

ABB Stotz S&J - Hilfsschütz, Relais Hilfsschütz NF31E-12 50/60Hz / DC, 3S+1Ö

Die 4-poligen NF-Hilfsschütze werden zum Schalten von Hilfs- und Steuerstromkreisen eingesetzt (zwangsgeführte Kontakte verfügbar). Sie besitzen eine elektronische Spulenschnittstelle, die einen großen Steuerspannungsbereich ermöglicht und große Steuerspannungschwankungen bewältigen kann. NF-Hilfsschütze haben einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	48..130 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	48..130 V
Bemessungssteuerspeisespannung Us bei DC	48..130 V
Spannungsart zur Betätigung	AC/DC
Bemessungsbetriebsstrom	3 A
Bemessungsbetriebsstrom Ie, 400 V	3 A
Montageart	DIN-Schiene/Schraube
Mit LED-Anzeige	nein
Geeignet für Handbedienung	nein
Schnittstelle	nein
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	3
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Betriebsspannung bei DC	6 V
Spannungsart der Betriebsspannung	AC
Bemessungsschaltstrom	4 A
Anschlussart Hilfsstromkreis	Schraubanschluss
Breite	45 mm
Höhe	86 mm
Tiefe	77 mm

Lieferumfang:
1 x ABB Stotz S&J - Hilfsschütz, Relais Hilfsschütz NF31E-12 50/60Hz / DC, 3S+1Ö
