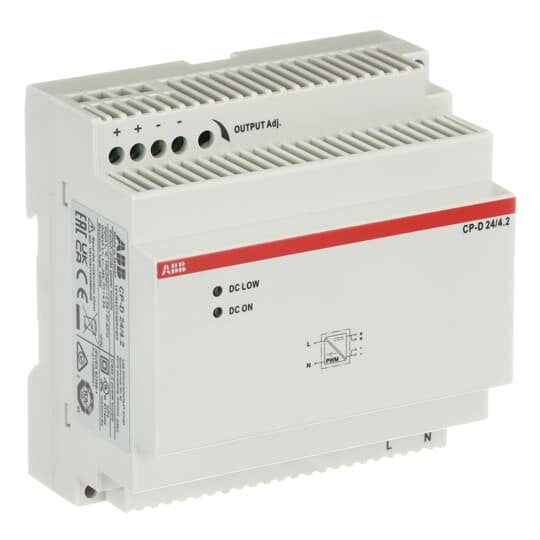

ABB Stotz S&J - Gleichstromversorgung Netzteil CP-D 24/4.2

Die modularen Netzteile in MDRC-Bauweise der Baureihe CP-D (modulare DIN-Schienenkomponenten) können optimal in Verteiler installiert werden. Diese Baureihe umfasst Geräte mit Ausgangsspannungen von 12 V DC und 24 V DC bei einem Ausgangsstrom von 0,42 A bis 4,2 A. Dank des hohen thermischen Wirkungsgrads und der damit verbundenen niedrigen Verlustleistung und niedrigen Erwärmung können die Geräte ohne Zwangskühlung betrieben werden. Alle Geräte haben eine U/I-Ausgangskennlinie (Fold-forward-Verhalten). Die Netzteile der Baureihe CP-D sind gemäß allen geltenden internationalen Normen zugelassen.

Technische Details
Spannungsart der Versorgungsspannung	AC/DC
1. Ausgangsspannung	24 V
2. Ausgangsspannung	0 V
3. Ausgangsspannung	0 V
Max. Ausgangsstrom 1	4,2 A
Max. Ausgangsstrom 2	0 A
Max. Ausgangsstrom 3	0 A
Ausgangsspannung einstellbar	nein
Nennwert Ausgangsspannung 1	24 V
Nennwert Ausgangsspannung 2	0 V
Nennwert Ausgangsspannung 3	0 V
Nennwert Ausgangsstrom 1	4,2 A
Nennwert Ausgangsstrom 2	0 A
Nennwert Ausgangsstrom 3	0 A
Kurzschlussfest	ja
Bemessungsversorgungsspannung bei AC 50 Hz	90..264 V
Bemessungsversorgungsspannung bei AC 60 Hz	90..264 V
Bemessungsversorgungsspannung bei DC	120..375 V
Ausgangsspannung geregelt	ja
Leistungsaufnahme	114,4 VA
Leistungsabgabe	100 W
Stabilisiert	ja
Ausführung des elektrischen Anschlusses	Schraubanschluss
Tragschienenmontage möglich	ja
Wandmontage möglich	nein
Geeignet für Reiheneinbau	ja
Breite in Teilungseinheiten	5
Einbaubreite	89,9 mm
Einbauhöhe	91 mm
Direktmontage möglich	nein
Breite	89,9 mm
Höhe	91 mm
Tiefe	57,5 mm
Geeignet für Sicherheitsfunktionen	nein
SIL nach IEC 61508	ohne
Performance Level nach EN ISO 13849-1	ohne
Schutzart (IP)	IP20
Schutzart (NEMA)	1

Lieferumfang:
1 x ABB Stotz S&J - Gleichstromversorgung Netzteil CP-D 24/4.2
