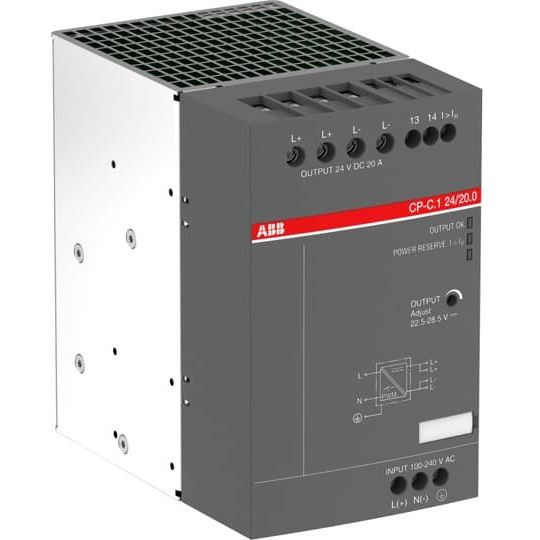

ABB Stotz S&J - Gleichstromversorgung Netzteil CP-C.1 24/20.0-C Out:DC 24V/20A

CP-C.1 24/20.0-C ist ein Netzteil der Baureihe CP-C.1 mit beschichteter Leiterplatte.
Primär-getaktetes Schaltnetzteil mit einem großen Eingangsspannungsbereich von 85-264 V AC und 90-300 V DC, die Bemessungseingangsspannung beträgt 110-240V AC. Die Bemessungsausgangsleistung beträgt 480 W, der Bemessungsausgangsstrom 20 A bei einer Ausgangsspannung von 24 V DC. Die Ausgangsspannung kann im Bereich von 22,5 V bis 28,5 V DC eingestellt werden. Das Netzteil besitzt eine U/I-Ausgangskennlinie mit einer Leistungsreserve von bis zu 30%. Die Parallelschaltung der Ausgänge zur Leistungserhöhung oder Redundanz ist möglich. Redundanzeinheiten und Puffermodule sind als Zubehör verfügbar.

Technische Details
Spannungsart der Versorgungsspannung	AC/DC
1. Ausgangsspannung	24 V
2. Ausgangsspannung	0 V
3. Ausgangsspannung	0 V
Max. Ausgangsstrom 1	26 A
Max. Ausgangsstrom 2	0 A
Max. Ausgangsstrom 3	0 A
Ausgangsspannung einstellbar	nein
Nennwert Ausgangsspannung 1	24 V
Nennwert Ausgangsspannung 2	0 V
Nennwert Ausgangsspannung 3	0 V
Nennwert Ausgangsstrom 1	20 A
Nennwert Ausgangsstrom 2	0 A
Nennwert Ausgangsstrom 3	0 A
Kurzschlussfest	ja
Bemessungsversorgungsspannung bei AC 50 Hz	85..264 V
Bemessungsversorgungsspannung bei AC 60 Hz	85..264 V
Bemessungsversorgungsspannung bei DC	90..300 V
Ausgangsspannung geregelt	ja
Leistungsaufnahme	508 VA
Leistungsabgabe	480 W
Stabilisiert	ja
Ausführung des elektrischen Anschlusses	Schraubanschluss
Tragschienenmontage möglich	ja
Wandmontage möglich	nein
Geeignet für Reiheneinbau	nein
Einbaubreite	82 mm
Einbauhöhe	129,4 mm
Direktmontage möglich	nein
Breite	82 mm
Höhe	129,4 mm
Tiefe	136 mm
Geeignet für Sicherheitsfunktionen	nein
SIL nach IEC 61508	ohne
Performance Level nach EN ISO 13849-1	ohne
Schutzart (IP)	IP20
Schutzart (NEMA)	1

Lieferumfang:
1 x ABB Stotz S&J - Gleichstromversorgung Netzteil CP-C.1 24/20.0-C Out:DC 24V/20A
