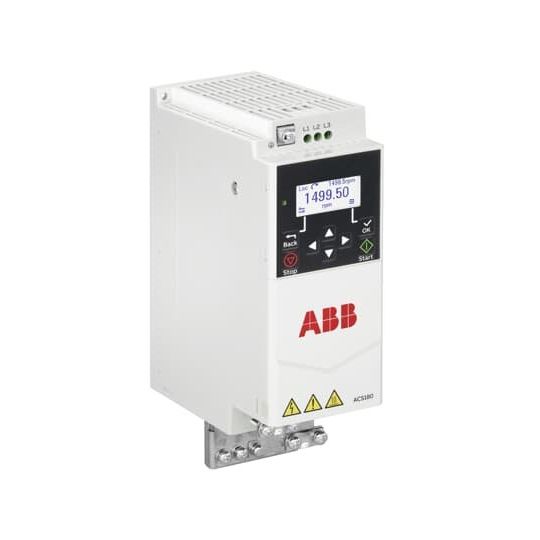

ACS180 Frequenzumrichter für den Maschinenbau
zur Drehzahlverstellung von Asynchron- und Permanentmagnetmotoren
Mit Icon-basiertem integriertem Bedienpanel,
EMV-C2 für 1x230 V, EMV-C3 für 3x380-480V, EMV-C4 für 3x230 V
Federzugklemme für die Steueranschlüsse (2xAI, 1xAO, 4xDI, 1xDO, 1xRO, 1x RJ45 für Modbus RTU oder externes Bedienpanel/PC-Tool)
Adaptive Programmierung (Logikbausteine)
Integrierter Bremschopper ab Baugröße R2
Inbetriebnahme mit der Software Drive Composer entry (kostenlos) oder pro, Anschluss über optionales USB-Kabel
Optional: Netzdrossel, EMV-C1, Hutschienenmontage (für R0 R2, ab R3 integriert)
| Technische Details |
|---|
| Netzspannung |
200..240 V |
| Netzfrequenz |
50/60 Hz |
| Eingangsphasenzahl |
1 |
| Ausgangsphasenzahl |
3 |
| Max. Ausgangsfrequenz |
599 Hz |
| Max. Ausgangsspannung |
240 V |
| Nennausgangsstrom I2N |
9,8 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung |
2,2 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung |
2,2 kW |
| Leistungsaufnahme |
84 W |
| Relative symmetrische Netzfrequenztoleranz |
5 % |
| Relative symmetrische Netzspannungstoleranz |
10 % |
| Anzahl der analogen Ausgänge |
1 |
| Anzahl der analogen Eingänge |
2 |
| Anzahl der digitalen Ausgänge |
2 |
| Anzahl der digitalen Eingänge |
4 |
| Mit Bedienelement |
nein |
| Einsatz im Industriebereich zulässig |
ja |
| Einsatz im Wohn- und Gewerbebereich zulässig |
ja |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für BACnet |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Anzahl der HW-Schnittstellen sonstige |
1 |
| Mit optischer Schnittstelle |
nein |
| Mit PC-Anschluss |
nein |
| Bremschopper integriert |
nein |
| 4-Quadrantenbetrieb möglich |
nein |
| Art des Umrichters |
U-Umrichter |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Höhe |
220 mm |
| Breite |
70 mm |
| Tiefe |
143 mm |
Lieferumfang:
1 x ABB Stotz S&J - Frequenzumrichter =< 1 kV Frequenzumrichter DRIVEWINDOW LIGHT
