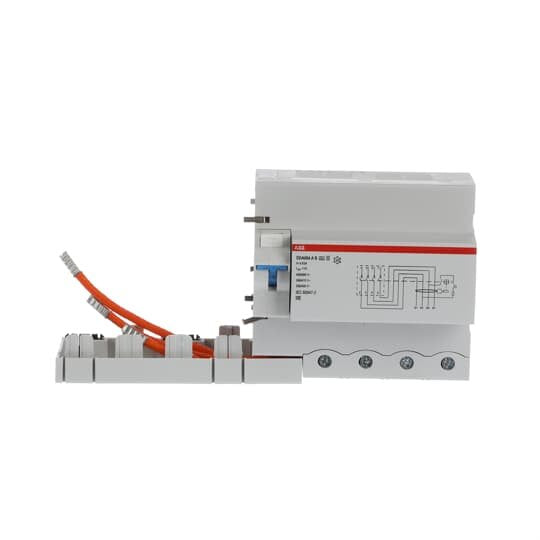

ABB Stotz S&J - Fehlerstromschutzblock DDA804 A S-63/1 A 63A 1A selektiv

Der FI-Block (RCU) ist zur kundenseitigen Montage mit Hochleistungs-Sicherungsautomaten der Baureihe S800. Die daraus folgende FI/LS-Kombinationen (RCBOs) bieten Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden. Sie gewährleisten Schutz von 2P, 3P oder 4P-Stomkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnorm IEC/EN 60947-2. Einsatzgebiete sind Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen.
Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit gegen ungewolltes Auslösen mit Stoßstromfestigkeit (Stoßstromform 8/20 µs) = 5000 A. Selektivität mit nachgeschalteten Geräten mit einem kleineren Bemessungsfehlerstrom von z.B. 30 mA.

Technische Details
Nennspannung	230..690 V
Nennstrom	63 A
Bemessungsfehlerstrom einstellbar	nein
Bemessungsfehlerstrom	1 A
Max. Verzögerungszeit	0 ms
Verzögerungszeit einstellbar	nein
Polzahl	4
Fehlerstrom-Typ	A
Stoßstromfestigkeit	5 kA
Frequenz	50/60 Hz
Bemessungsisolationsspannung Ui	690 V
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Verlustleistung	13,5 W
Anschließbarer Leiterquerschnitt eindrähtig	6..50 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	6..70 mm²
Fehlauslöseschutz	ja
Mit Verriegelungsvorrichtung	nein
Schutzart (IP)	IP2X
Umgebungstemperatur während des Betriebs	-25..60 °C

Lieferumfang:
1 x ABB Stotz S&J - Fehlerstromschutzblock Fehlerstromschutzblock DDA804 A S-63/1 A 63A 1A selektiv
