F200 Typ B für glatte Gleichfehlerströme und Betriebssicherheit
allstromsensitiv, 10 ms kurzzeitverzögert, stoßstromfest 3 kA (5 kA selektive Ausführung)
Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die Fehlerstrom-Schutzschalter der Baureihe F200 B gewährleisten Schutz bei sinusförmigen Wechselströmen, pulsierenden Strömen und glatten Gleichfehlerströmen gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen für Typ A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und Typ B DIN EN 62423 (VDE 0664-40).
Einsatzgebiete sind in Haushalt, Gewerbe- oder Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Die RCCB Typ B eignen sich für nicht-lineare Schaltungen, die Fehlerströme mit glatten Gleichfehlerströmen und mit unterschiedlichsten (Hoch-/)Frequenzen generieren können. Diese Komponenten befinden sich in elektronischen Betriebsmitteln wie Frequenzumrichtern. Die RCCB Typ B haben einen Frequenzbereich von 0...2 kHz zur Erfassung des Fehlerstroms und bieten eine hohe Anlagenverfügbarkeit.
| Technische Details |
|---|
| Polzahl |
4 |
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
125 A |
| Bemessungsfehlerstrom |
0,3 A |
| Bemessungsisolationsspannung Ui |
400 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Verlustleistung |
35,8 W |
| Montageart |
DIN-Schiene |
| Fehlerstrom-Typ |
B |
| Selektiver-Typ |
ja |
| Kurzzeitverzögerter Typ |
ja |
| Kurzschlussfestigkeit (Icw) |
1 kA |
| Stoßstromfestigkeit |
5 kA |
| Spannungsart |
AC |
| Mit Verriegelungsvorrichtung |
ja |
| Frequenz |
50 Hz |
| Zusatzeinrichtungen möglich |
ja |
| Schutzart (IP) |
IP20 |
| Breite in Teilungseinheiten |
4 |
| Einbautiefe |
69 mm |
| Umgebungstemperatur während des Betriebs |
-25..40 °C |
| Verschmutzungsgrad |
2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0..25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
50 mm² |
| Explosionsgeschützt |
nein |
Lieferumfang:

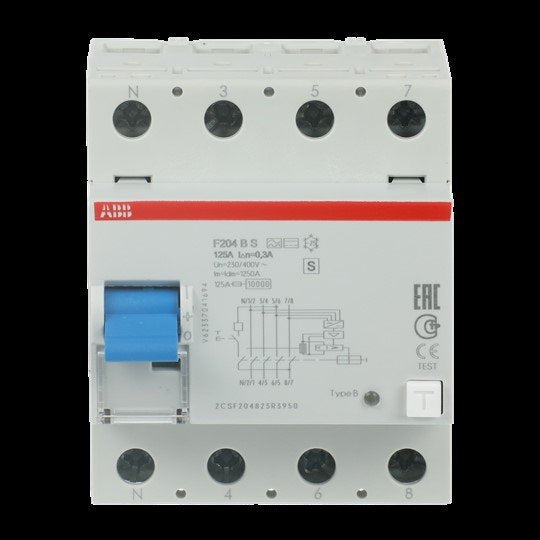

1 x ABB Stotz S&J - Fehlerstrom-Schutzschalter FI-Schalter F204BS-125/0,3L
