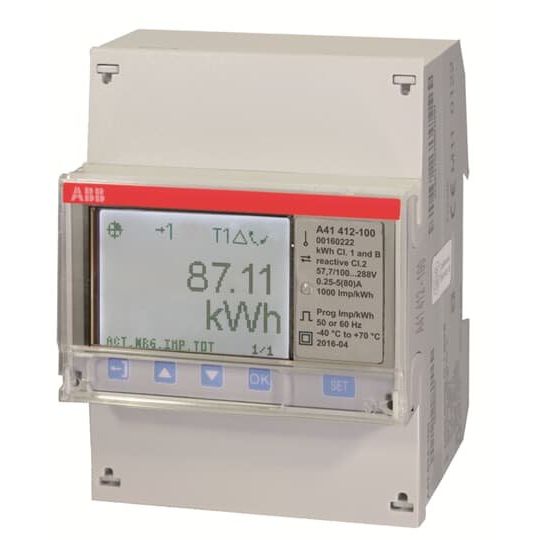

ABB Stotz S&J - Elektrizitätszähler Wechselstromzähler A41 412-100 RS485

Wechselstromzähler zur Messung von einphasigen Netzen über einen Direktanschluss für Ströme bis maximal 80 A. Ein hinterleuchtetes Display zeigt folgende bis zu siebenstellige Werte: Wirkenergie (Klasse 1) und Blindenergie (Klasse 2) für Import und Export, Leistung, Strom, Spannung (L-N), Frequenz, cos phi, Power Faktor und Scheinleistung. Die Kommunikation kann über die integrierte Modbus- oder Infrarotschnittstelle erfolgen. Der Energiezähler hat 2 fest konfigurierte Ein- und Ausgänge. Der Ausgang kann wahlweise als Impulsausgang oder als Alarmausgang verwendet werden. Hier können bis zu 25 Alarmwerte eingestellt werden. Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Der rücksetzbare Zwischenzähler ermöglicht das Messen individueller Intervalle. Zusätzlich erfasst der Zähler bis zu 4 Tarife. Durch die integrierte Uhr können zeitgesteuerte Funktionen ausgeführt werden. Eichung nach MID und Zulassung gemäß IEC. Die Einbaubreite beträgt 4 DIN-Module.

Technische Details
Zählertyp	elektronisch
Nennstrom (In)	80 A
Maximalstrom (Imax)	80 A
Nennspannung (Un) N-L	57,7..288 V
Frequenz	50..60 Hz
Leistungsaufnahme	0,807 W
Genauigkeitsklasse	B
Polart	1-phasig
Ausführung	Direktmessung
Energieart	Wirk- und Blindleistung
Geeignet für	Bezug/Lieferung
Tarifausführung	Multitarif
Tarifsteuerung	intern/extern
Messungsart Lastgang	nein
Rücklaufsperre	ja
Geeicht	ja
Zulassung	Measuring Instruments Directive
Impulsausgang	elektrisch
Impulsart	S0
Impulsrate	1..999999 Imp/kWh (kvarh)
Anzeigeart	digital
Montageart	REG
Breite in Teilungseinheiten	4
Breite	70 mm
Tiefe	65 mm
Höhe	26,5 mm
Ausführung der Schnittstelle	sonstige
EDL40-Signatur	nein
Mit Sperrcode	nein
Anzahl der Stellen	7
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige

Lieferumfang:
1 x ABB Stotz S&J - Elektrizitätszähler Wechselstromzähler A41 412-100 RS485
