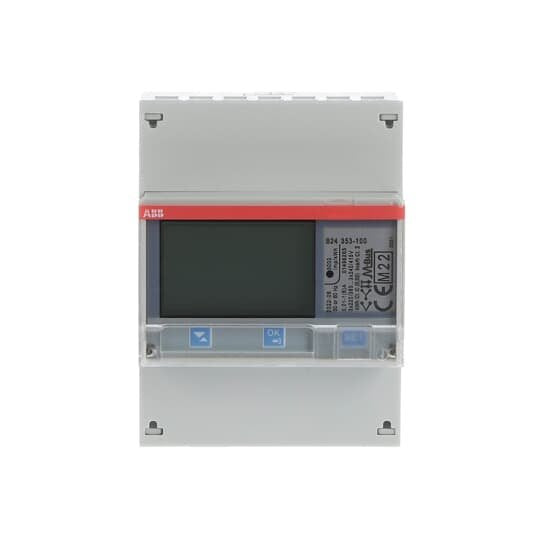

ABB Stotz S&J - Elektrizitätszähler Messwandlerzähler B24 353-100 M-Bus

Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Wandler-Anschluss CT (Wandlerverhältnis für Strom konfigurierbar) bis maximal 6 A. Folgende Werte werden über eine Siebensegmentanzeige mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 0,5) und Blindenergie (Klasse 2) für Import und Export, Leistungen, Ströme, Spannungen (L-L, L-N), Frequenz, cos phi, Power Faktor und Scheinleistung, sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte M-Bus-Schnittstelle oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat 2 fest konfigurierte Ein- und Ausgänge. Der Ausgang kann wahlweise als Impulsausgang zur Ausgabe der Wirk- oder Blindenergie oder als Alarmausgang verwendet werden. Hier können bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden. Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Der rücksetzbare Zwischenzähler ermöglicht das Messen individueller Intervalle. Zusätzlich erfasst der Zähler bis zu 4 Tarife. Der Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 4 DIN-Module.

Technische Details
Zählertyp	elektronisch
Nennstrom (In)	6 A
Maximalstrom (Imax)	6 A
Nennspannung (Un) N-L	230..240 V
Nennspannung (Un) L-L	380..415 V
Frequenz	50..60 Hz
Leistungsaufnahme	0,721 W
Genauigkeitsklasse	C
Polart	Vierleiter
Ausführung	Messwandler
Energieart	Wirk- und Blindleistung
Geeignet für	Bezug/Lieferung
Tarifausführung	Multitarif
Tarifsteuerung	extern
Messungsart Lastgang	nein
Rücklaufsperre	ja
Geeicht	ja
Zulassung	Measuring Instruments Directive
Impulsausgang	elektrisch
Impulsart	S0
Impulsrate	1..999999 Imp/kWh (kvarh)
Anzeigeart	digital
Montageart	REG
Breite in Teilungseinheiten	4
Breite	70 mm
Tiefe	65 mm
Höhe	26,5 mm
Ausführung der Schnittstelle	M-Bus
EDL40-Signatur	nein
Mit Sperrcode	nein
Anzahl der Stellen	7
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige

Lieferumfang:
1 x ABB Stotz S&J - Elektrizitätszähler Messwandlerzähler B24 353-100 M-Bus
