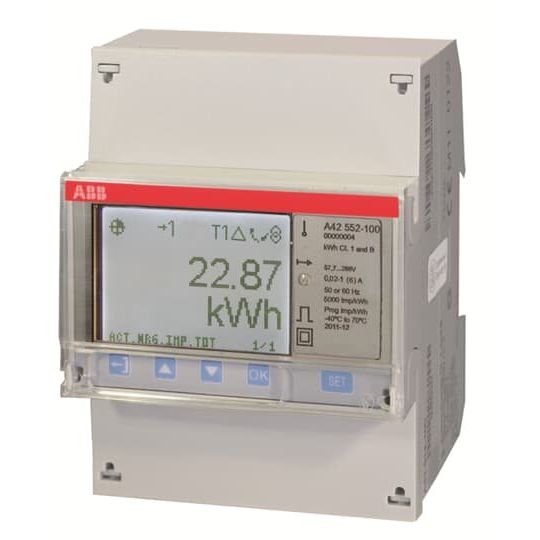

ABB Stotz S&J - Elektrizitätszähler Messwandlerzähler A42 552-120 RS485

Wechselstromzähler zur Messung von einphasigen 16,7 Hz-Netzen über einen Wandler-Anschluss CTVT (Wandlerverhältnis für Strom und Spannung konfigurierbar) bis maximal 6 A. Folgende Werte werden über ein hinterleuchtetes Display mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1) und Blindenergie (Klasse 2) für Import und Export, Leistung, Strom, Spannung (L-N), Frequenz, cos phi, Power Faktor und Scheinleistung. Die Kommunikation kann über die integrierte RS485 oder Infrarotschnittstelle erfolgen. Der Energiezähler hat 4 individuell programmierbare Ein-/Ausgänge. Der Ausgang kann wahlweise als Impulsausgang oder als Alarmausgang verwendet werden. (bis zu 25 Alarmwerte). Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Der rücksetzbare Zwischenzähler ermöglicht das Messen individueller Intervalle. Zusätzlich erfasst der Zähler bis zu 4 Tarife. Der Energiezähler misst Ströme und Spannungen bis zur 16. Oberwelle und berechnet damit die gesamte harmonische Verzerrung. Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 4 DIN-Module.

Technische Details
Zählertyp	elektronisch
Nennstrom (In)	6 A
Maximalstrom (Imax)	6 A
Nennspannung (Un) N-L	57,7..288 V
Frequenz	50..60 Hz
Leistungsaufnahme	0,801 W
Genauigkeitsklasse	C
Polart	1-phasig
Ausführung	Messwandler
Energieart	Wirk- und Blindleistung
Geeignet für	Bezug/Lieferung
Tarifausführung	Multitarif
Tarifsteuerung	intern/extern
Messungsart Lastgang	ja
Rücklaufsperre	ja
Geeicht	ja
Zulassung	Measuring Instruments Directive
Impulsausgang	elektrisch
Impulsart	S0
Impulsrate	5000 Imp/kWh (kvarh)
Anzeigeart	digital
Montageart	REG
Breite in Teilungseinheiten	4
Breite	70 mm
Tiefe	65 mm
Höhe	26,5 mm
Ausführung der Schnittstelle	sonstige
EDL40-Signatur	nein
Mit Sperrcode	nein
Anzahl der Stellen	7
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige

Lieferumfang:
1 x ABB Stotz S&J - Elektrizitätszähler Messwandlerzähler A42 552-120 RS485
