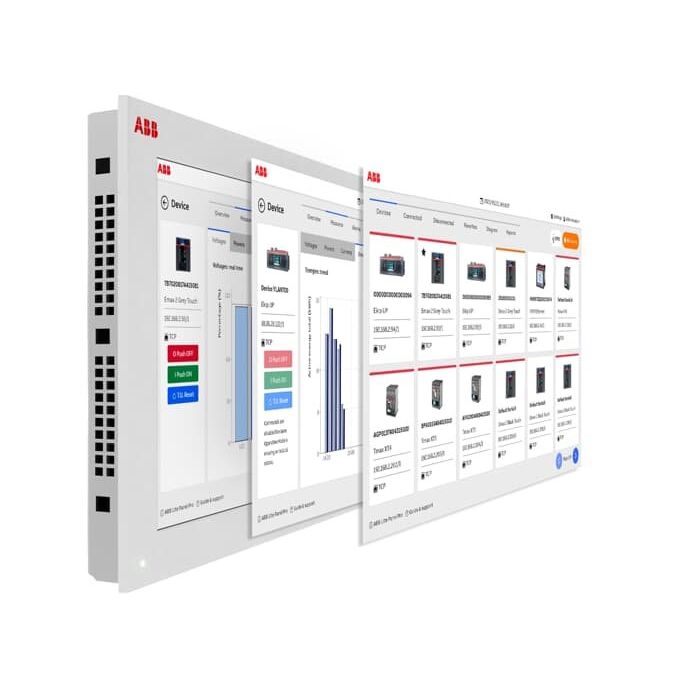

Das ABB Ability Lite Panel Pro ist eine Schaltanlagen-HMI-Einheit in 12,1 Zoll, welche bis zu 90 Geräte gleichzeitig überwachen und steuern kann. Diese ABB-Geräte werden per Modbus RTU oder TCP direkt in das Kommunikationsnetzwerk des Panels eingebun-den. Die Daten werden über vordefinierte Vorlagen als digitalen Zwilling auf dem Lite Panel Pro vor Ort angezeigt und können somit einfach bedient werden.
Funktionen:
- Maximal 90 Geräte mit den folgenden Grenzwerten: Max. 30 Geräte in Modbus RTU (15 pro COM-Port)
Max. 20 Geräte von Drittanbietern, unabhängig vom Pro-tokoll
- Protokollübersetzer von RTU zu TCP
- Automatisches Scannen der kompatiblen Feldgeräte.
- Manuelles Hinzufügen der Geräte von Drittanbietern.
- Status der Gerätekommunikation
- Überwachung in Echtzeit:
o Spannungen, Ströme, Leistungen, Energien, Geräteinformationen, Ober-schwingungen, Netzanalyse, Messhistorie, Auslösehistorie, Ereignisproto-koll, Frequenz, Leistungsfaktor, Alarme, Warnungen
- Temporale Datenhaltung der Verlaufsdaten:
o Spannungen, Ströme, Leistungen, Energien, Alarme und Warnungen
o Wenn die maximale Anzahl der unterstützten Geräte verwendet wird, ist eine temporale Datenhaltung von mindestens einem Jahr gewährleistet. Die Historisierungskapazität steigt, wenn die Anzahl der angeschlossenen Geräte abnimmt.
- Berichte:
o Einzeln
o Geplant

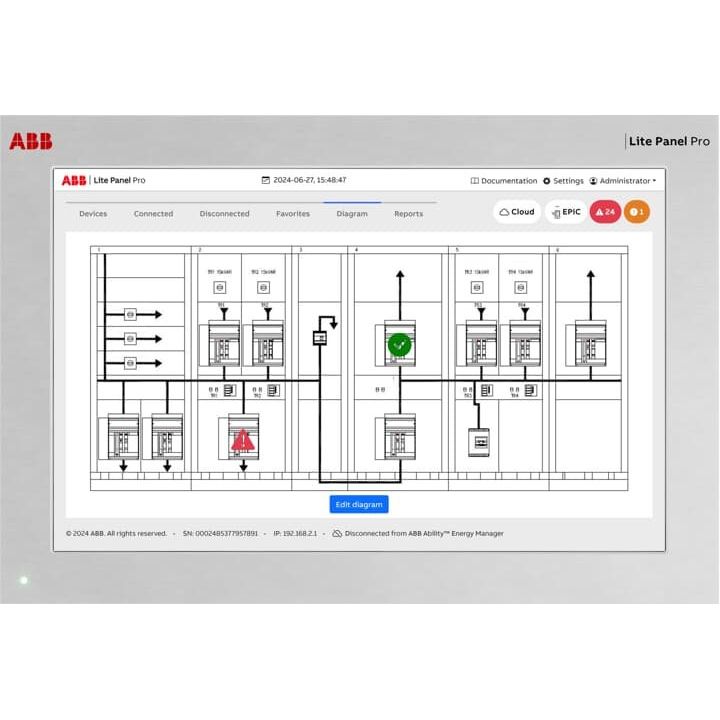

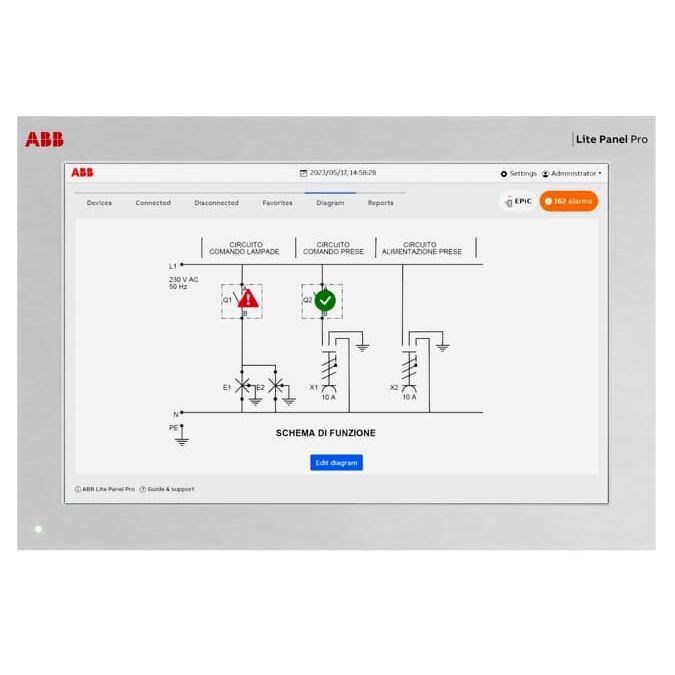

- Diagramm
o Möglichkeit, ein Bild hochzuladen, in dem die Assets gekennzeichnet wer-den
- Sprachen:
o Italienisch, Englisch, Chinesisch, Französisch, Spanisch, Deutsch
Technische Daten
Umgebung: Innenraum
LCD: 12.1 Zoll - 1280x800 (16:10)
Touchscreen: 5-Draht-Widerstandstechnologie
Schutzart: IP65 frontal*
Prozessor: Intel® Atom® x7-E3950 ?1,60 GHz (2,00 GHz Turbo), 4 Kerne / 4 Threads, 2MB L2 Cache, 14nm RAM: (verlötet) 8GB LP-DDR4
Massenspeicher: SSD von 60GB M.2 2242 SATA III - 3D TLC
Schnittstellen: 2x Ethernet 10/100/1000Mbps (RJ45)
3x USB 3.0 (Typ-A)
1x Display-Port V1.2
2x RS 485 (DB9M)
Anschlusswert: 24V DC (18-32V DC) isoliert
Batterie: 3-V-Lithium-Knopfzelle CR2032
Betriebstemperatur: 0 °C bis 50 °C
Lagerhaltungstemperatur: -5 °C bis 60 °C
Relative Luftfeuchtigkeit bei Betrieb und Lagerung: 90 % nicht kondensierend
Zulassungen: CE, UL 61010-1, UL 61010-2-201 (für weitere Einzelheiten siehe Informatio-nen zur Sicherheit)
Cybersicherheit: TPM 2.0
Erdungskabel: Kabelquerschnitt (nicht im Lieferumfang enthalten): 2,5 mm² (AWG14) Kupferleiter, für eine Betriebstemperatur von mindestens 75 °C zertifiziert.
| Technische Details |
|---|
| Bussystem KNX |
nein |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
ohne |
| Funk bidirektional |
nein |
| Zusammenstellung |
Bedienelement mit Rahmen |
| Ausführung |
Melde- und Bedientableau |
| Montageart |
Aufputz |
| Bezeichnungsfeld |
nein |
| Display |
Farbe |
| Touchfunktion |
ja |
| Weitere Schnittstellen |
Ethernet |
| Mit Busankopplung |
ja |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
sonstige |
| Farbe |
anthrazit |
| RAL-Nummer (ähnlich) |
7016 |
| Schutzart (IP) |
IP65 |
Lieferumfang:
1 x ABB Stotz S&J - Bussystem-Melde-/Bedientableau Lite Panel Pro Lite Panel Pro
