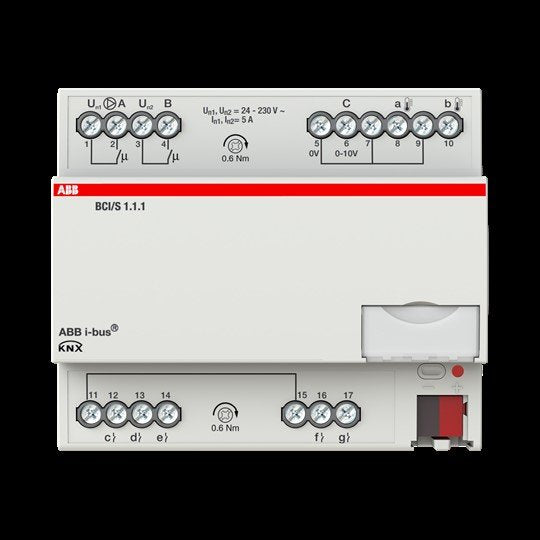

ABB Stotz S&J - Bussystem-Kombi I/O Gerät Wärme-/Kälteerz.Interface BCI/S1.1.1 1-fach REG

Als Schnittstelle zwischen dem KNX System und einem Wärme- oder Kälteerzeuger.
Über einen analogen Ausgang (0 10 V) kann der Temperatursollwert oder die -sollwertverstellung an den Wärme-/Kälteerzeuger übertragen werden.
Der Sollwert selbst wird über KNX empfangen.
Über zwei Binärsignaleingänge kann das Gerät den Zustand des Wärme-/Kälteerzeugers überwachen (über potentialfreie Kontakte) und auf den KNX Bus senden.
Das Gerät verfügt über einen Relaisausgang (5 A) mit dem der Wärme-/Kälteerzeuger ein- oder freigeschaltet werden kann.
Mit einem zusätzlichen Relaisausgang (5 A) kann die Pumpe des Wärme-/Kälteerzeugers Ein- und Ausgeschaltet werden.
Über 3 Binärsignaleingänge kann der Status der Pumpe überwacht (über potentialfreie Kontakte) und diese Rückmeldung in die Steuerung der Pumpe mit einbezogen werden.
Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.
: KNX

Technische Details
Bussystem KNX	ja
Bussystem KNX-Funk	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	ohne
Fernbedienung möglich	nein
Ethernet	nein
Montageart	REG
Breite in Teilungseinheiten	6
Mit Busankopplung	ja
LED ansteuern	nein
Mit LED-Anzeige	nein
Vor Ort-/Handbedienung	nein
Anzahl der Eingangskanäle	5
Anzahl der Schalteingänge	5
Anzahl der Eingänge	5
Max. Schaltstrom	6 A
Schaltstrom ohmsch	5 A
Max. Schaltleistung	1150 VA
Eingangsspannung	21..32 V
Geeignet für C-Last	nein
Anzahl der Ausgangskanäle	3
Max. Anzahl der Schaltausgänge	2
Ausgangsleistung	1150 VA
Funktion Schalten	nein
Bemessungsstrom	5 A
Bemessungsbetriebsspannung	5..250 V
Externe Abfragespannung notwendig	nein
Verschiedene Phasen anschließbar	nein
Stromart	DC
Schutzart (IP)	IP20

Lieferumfang:
1 x ABB Stotz S&J - Bussystem-Kombi I/O Gerät Wärme-/Kälteerz.Interface BCI/S1.1.1 1-fach REG

Keine Downloads vorhanden.
