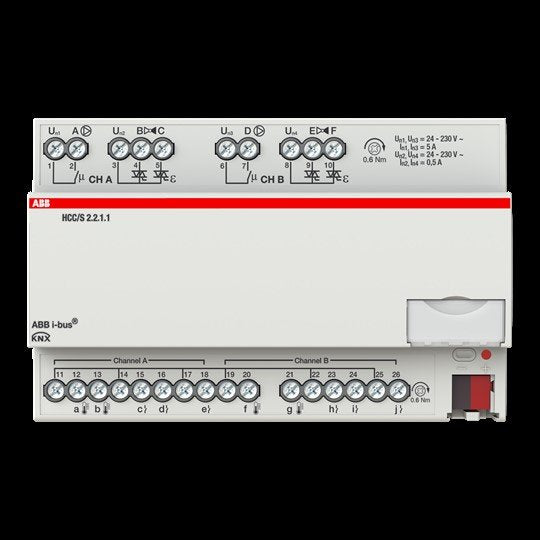

ABB Stotz S&J - Bussystem-Heizungsaktor Heiz-/Kühlkreis Controller HCC/S2.2.1.1 2-fach 3-Punkt REG

Für die Regelung eines Heiz- oder Kühlkreises.
Das Gerät verfügt über 2 Kanäle, jeder mit zwei elektronischen Ausgängen zur Ansteuerung des 3-Wege Mischerventils (3-Punkt) eines Heiz- oder Kühlkreises.
Ebenso hat das Gerät einen Relaisausgang (5 A) zum Schalten der Zirkulationspumpe.
Über 3 Binärsignaleingänge kann der Status der Pumpe überwacht (über potentialfreie Kontakte) und diese Rückmeldung in die Steuerung der Pumpe mit einbezogen werden.
Die Vorlauf- und Rücklauftemperatur werden gemessen und für die Berechnung des Ventilstellwerts durch den integrierten Regler verwendet.
Der Sollwert wird über den KNX Bus empfangen. Durch eine Kanalbündelung ist es möglich Systeme mit Doppelpumpen zu steuern. Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.
: KNX

Technische Details
Bussystem KNX	ja
Bussystem KNX-Funk	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	ohne
Funk bidirektional	nein
Montageart	REG
Breite in Teilungseinheiten	8
Mit Busankopplung	ja
Busmodul abnehmbar	nein
Stellgröße stetig	ja
Stellgröße schaltend	nein
Ventilschutzfunktion	ja
Handschaltung	nein
Anzahl der digitalen Eingänge	10
Max. Schaltstrom (Ohmsche Last)	5 A
Anzahl der Ausgänge	4
Max. Ausgangsstrom	0,5 A
Schaltspannung	24..230 V
Schutzart (IP)	IP20
Min. Tiefe der Gerätedose	64,5 mm

Lieferumfang:
1 x ABB Stotz S&J - Bussystem-Heizungsaktor Heiz-/Kühlkreis Controller HCC/S2.2.1.1 2-fach 3-Punkt REG
