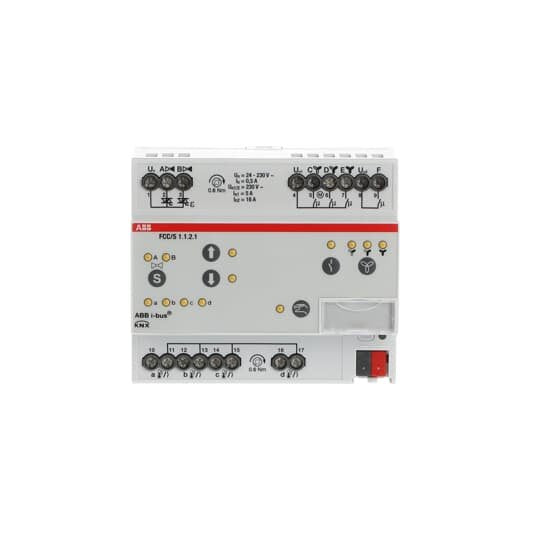

ABB Stotz S&J - Bussystem-Heizungsaktor Fan Coil Controller FCC/S1.1.2.1 2xPWM man.3-stuf.REG

Zur Steuerung von Fan Coil Units bzw. Gebläsekonvektoren.
Über zwei elektronische Ausgänge können zwei thermoelektrische Ventilantriebe oder ein motorbetriebener Ventilantrieb zum Heizen oder Kühlen gesteuert werden.
Zur Lüftersteuerung besitzt das Gerät drei Relaisausgänge.
Ein Relaisausgang schaltet eine zusätzliche Last von bis zu 16 A, wie z.B. eine elektrische Zusatzheizung.
Über 4 Eingänge kann der Raumstatus erfasst und überwacht werden (nutzbar für Fensterkontakt, Taupunktsensor, Füllstandssensor oder Temperatursensor).
Außerdem ist es möglich, ein analoges Raumbediengerät (SAR/A oder SAF/A) mit den Eingängen des Gerätes zu verbinden.
Zur Regelung der Raumtemperatur verfügt das Gerät über einen integrierten Raumtemperaturregler, welcher direkt zur Steuerung der Ausgänge des Gerätes verwendet werden kann.
Der FCC/S 1.1.2.1 verfügt über eine einfach zu nutzende Vorortbedienung.
Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.
: KNX

Technische Details
Bussystem KNX	ja
Bussystem KNX-Funk	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	ohne
Funk bidirektional	nein
Montageart	REG
Breite in Teilungseinheiten	6
Mit Busankopplung	ja
Busmodul abnehmbar	nein
Stellgröße stetig	ja
Stellgröße schaltend	ja
Ventilschutzfunktion	ja
Handschaltung	ja
Anzahl der digitalen Eingänge	4
Max. Schaltstrom (Ohmsche Last)	16 A
Anzahl der Ausgänge	5
Max. Ausgangsstrom	0,5 A
Schaltspannung	24..230 V
Schutzart (IP)	IP20

Lieferumfang:
1 x ABB Stotz S&J - Bussystem-Heizungsaktor Fan Coil Controller FCC/S1.1.2.1 2xPWM man.3-stuf.REG
