Mehrkanal-Universaldimmaktor optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln (LEDi).
Auch zum Dimmen von Glühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen Transformatoren, 230 V-Halogenlampen und dimmbaren Halogen-Energiesparlampen geeignet.
Automatische Lasterkennung (deaktivierbar).
Separater N-Anschluss pro Kanal.
Parallelschaltung der Ausgänge zur Erhöhung der Ausgangsleistung möglich. Ausgänge können in Gruppen parallel geschaltet werden.
Mindestlast: 2W.
Manuelle Bedienung am Gerät auch ohne Busspannung oder im unprogrammierten Zustand möglich.
Programmierung des Gerätes auch ohne anliegende 230V-Versorgungsspannung möglich.
Umfangreiche Test- und Diagnosefunktionen über das i-bus Tool.
Schnelle Parametrierung in der ETS durch kopierbare Kanalvorlagen.
Mit integriertem Bus-Ankoppler.
Nennleistung bei 230 V~
Netzspannung: 230 V~ Glüh- und Halogenlampen: 2 x 315 W/VA bis 1 x 500 W/VA.
Dimmbare 230 V~ LEDi: 2 x 315 W/VA bis 1 x 500 W/VA im Phasenabschnitt, 2 x 120 W/VA bis 1 x 200 W/VA im Phasenanschnitt. Induktive L-Trafos mit LED/Niedervolthalogenlampe: 2 x 315 W/VA bis 1 x 500 W/VA.
Elektronische C-Trafos mit LED/Niedervolthalogenlampe: 2 x 315 W/VA bis 1 x 500 W/VA.
Elektronische LC-Trafos mit LED/Niedervolthalogenlampe: 2 x 120 W/VA bis 1 x 200 W/VA.
: KNX
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
ohne |
| Funk bidirektional |
nein |
| Ausführung |
Dimmaktor |
| Montageart |
REG |
| Breite in Teilungseinheiten |
12 |
| Mit Busankopplung |
ja |
| Busmodul abnehmbar |
nein |
| Nebenstelleneingang |
nein |
| Vor Ort-/Handbedienung |
ja |
| Mit LED-Anzeige |
nein |
| Anzahl der Ausgänge |
6 |
| Ausgangsleistung |
315 W |
| Leistungszusatz verwendbar |
nein |
| Lastart |
universal und LED Retrofit |
| Max. Schaltleistung LED |
120 W |
| Spannung |
230 V |
| Parallel-Betrieb möglich |
ja |
| Frequenz |
50..60 Hz |
| Schutzart (IP) |
IP20 |
| Min. Tiefe der Gerätedose |
63,5 mm |
Lieferumfang:

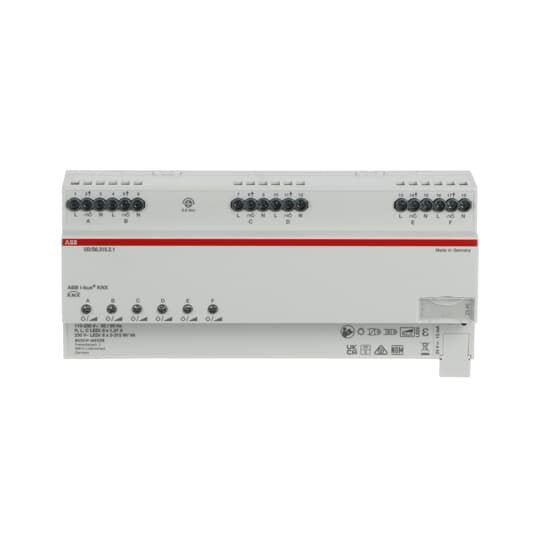

1 x ABB Stotz S&J - Bussystem-Dimmaktor LED-Dimmer UD/S6.315.2.1 6 x 315 W/VA, B
