3M - Verbindungs-/Übergangsmuffe Warmschrumpf-Verbindungsg. 91-AHSC-185N 3x120-4x185qmm +Verb

Die 3M 91-AH ist eine Warmschrumpf-Verbindungsgarnitur für Crimpverbinder, die auf niedrige Spannungen ausgelegt ist. Sie eignet sich für 4- oder 5-adrige, nicht geschirmte und nicht armierte isolierte Niederspannungs-Kunststoffkabel mit bis zu 0,6/1 kV (gemäß HD 603 und IEC 60502-1). Der Kabelquerschnittsbereich beträgt 5 x 1,5 bis 5 x 6 mm². RoHS-konform, halogenfrei. Gute elektrische Isolierung und Beständigkeit gegen Feuchtigkeit, mechanische Belastungen, Chemikalien und UV-Strahlung.
Die 3M Warmschrumpfverbindungsgarnitur der Serie 91-AHSC mit Schraubverbindern ermöglicht eine einfache, schnelle und sicherer Kabelverbindung und ist für alle gängigen Kunststoffkabel mit PVC- oder VPE-Isolation in der Niederspannung geeignet. Dabei können Sie sie sowohl im Innen- als auch im Außenbereich und zur Erdverlegung einsetzen. Aufgrund ihrer hohen Schrumpfrate deckt sie einen großen Querschnittsbereich ab, weshalb nur wenige Größen für eine Vielzahl von Verbindungen nötig sind. Die Verbindungsgarnitur ist äußerst alterungs- und chemikalienbeständig und verfügt über eine sehr gute mechanische Festigkeit. Eine Garnitur enthält einen dickwandigen Außenschlauch, vier beziehungsweise fünf Innenschläuche, ebenso viele Schraubverbinder, einen Sechskantschlüssel und Schmirgelleinen. Die Schraubverbinder sind für Kupfer- und Aluminiumleiter geeignet und benötigen kein Spezialwerkzeug.

Technische Details
Bemessungsspannung U0/U (Um)	0,6/1 (1,2) kV
Ausführung	Warmschrumpf
Zur Verbindung von papier- mit kunststoffisolierten Kabeln	nein
Anzahl der Leiter	4
Bergbauzulassung	nein
Geeignet für	N(A)YY
Halogenfrei	nein

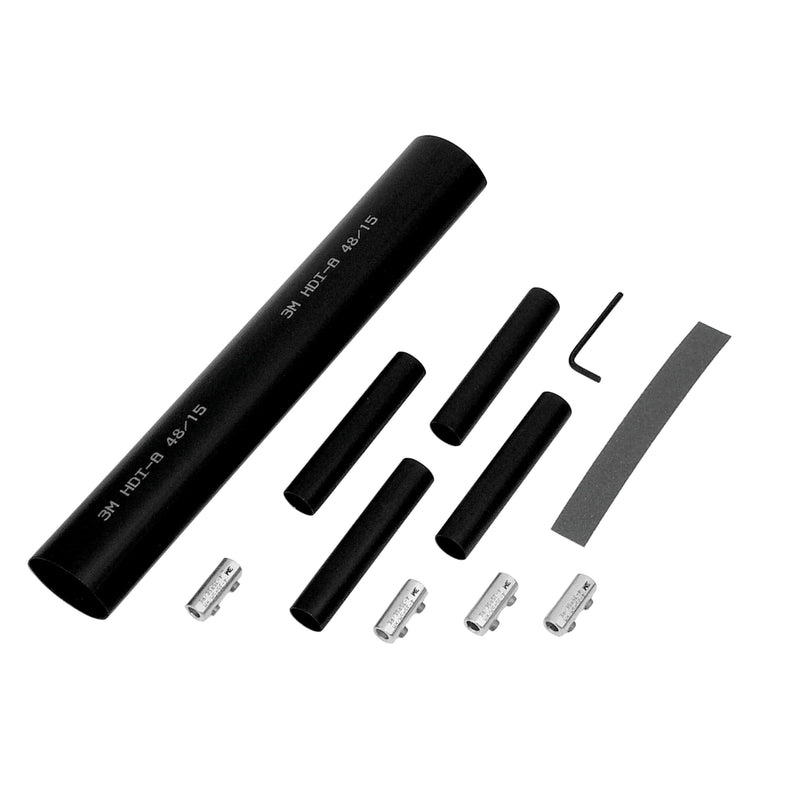

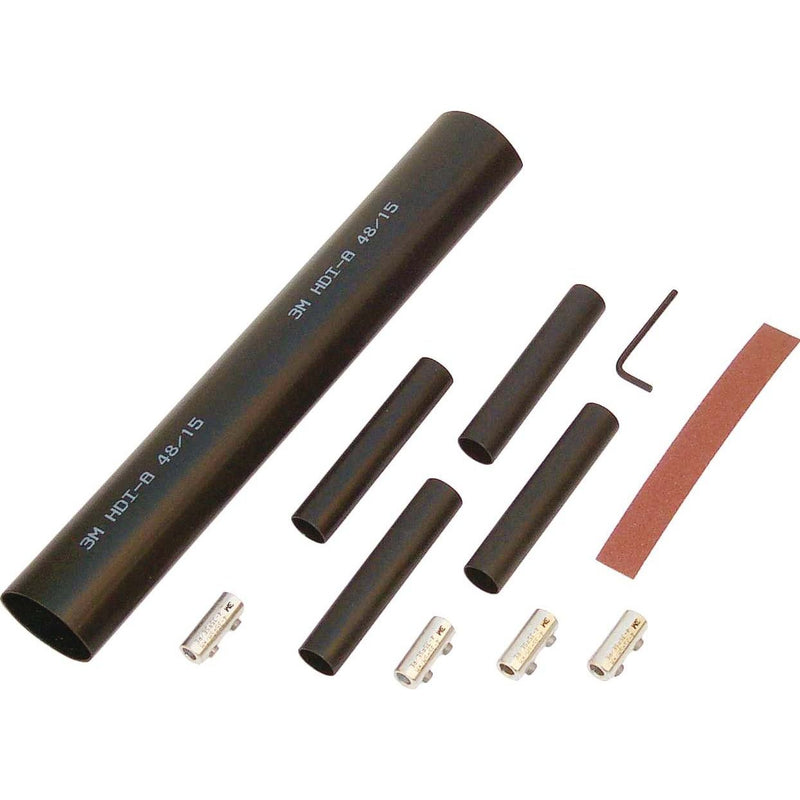

Lieferumfang:
1 x dickwandiger Außenschlauch
4 bzw. 5 Innenschläuche
4 bzw. 5 Schraubverbinder
1 x Sechskantschlüssel
1 x Schmirgelleinen

Keine Downloads vorhanden.
