Die 3M 91-AH ist eine Warmschrumpf-Verbindungsgarnitur für Crimpverbinder, die auf niedrige Spannungen ausgelegt ist. Sie eignet sich für 4- oder 5-adrige, nicht geschirmte und nicht armierte isolierte Niederspannungs-Kunststoffkabel mit bis zu 0,6/1 kV (gemäß HD 603 und IEC 60502-1). Der Kabelquerschnittsbereich beträgt 5 x 1,5 bis 5 x 6 mm². RoHS-konform, halogenfrei. Gute elektrische Isolierung und Beständigkeit gegen Feuchtigkeit, mechanische Belastungen, Chemikalien und UV-Strahlung.
Die 3M 91-AH ist eine Warmschrumpf-Verbindungsgarnitur für Crimpverbinder, die auf niedrige Spannungen ausgelegt ist. Sie eignet sich für 4- oder 5-adrige, nicht geschirmte und nicht armierte isolierte Niederspannungs-Kunststoffkabel mit bis zu 0,6/1 kV (gemäß HD 603 und IEC 60502-1). Schrumpfverhältnis von bis zu 4,5:1, minimale Schrumpftemperatur von 135 °C, Betriebstemperaturbereich von -55 °C bis 130 °C. Dies 91-AH 20-5N ist RoHS-konform, halogenfrei und bietet eine hervorragende wasserfeste Feuchtigkeitsabdichtung und Schutz vor mechanischen Einwirkungen. Sie weist eine herausragende elektrische Isolierung und eine gute Beständigkeit gegen UV-Strahlung, Erdalkalis und Chemikalien auf. Die Einsatzbereiche umfassen die elektrische Isolierung und den mechanischem Schutz von Crimpverbindern. Die 91-AH eignet sich zur Verwendung im Innen- und Außerbereich bei unterirdischen und Unterwasserinstallationen. 91-AH ist in schwarzer Farbe und in Größen, die auf einen Kabelquerschnittsbereich von 5 x 1,5 bis 5 x 6 mm² ausgelegt sind, erhältlich. Standardmäßige Verpackung als Garnitur. Zulassungen: Typ getestet gemäß DIN EN 50393, Tabelle 3
| Technische Details |
|---|
| Bemessungsspannung U0/U (Um) |
0,6/1 (1,2) kV |
| Ausführung |
Warmschrumpf |
| Zur Verbindung von papier- mit kunststoffisolierten Kabeln |
nein |
| Anzahl der Leiter |
5 |
| Leiternennquerschnitt |
1,5..6 mm² |
| Bergbauzulassung |
nein |
| Mit konzentrischer Abschirmung |
nein |
| Geeignet für |
sonstige |
| Halogenfrei |
ja |
Lieferumfang:

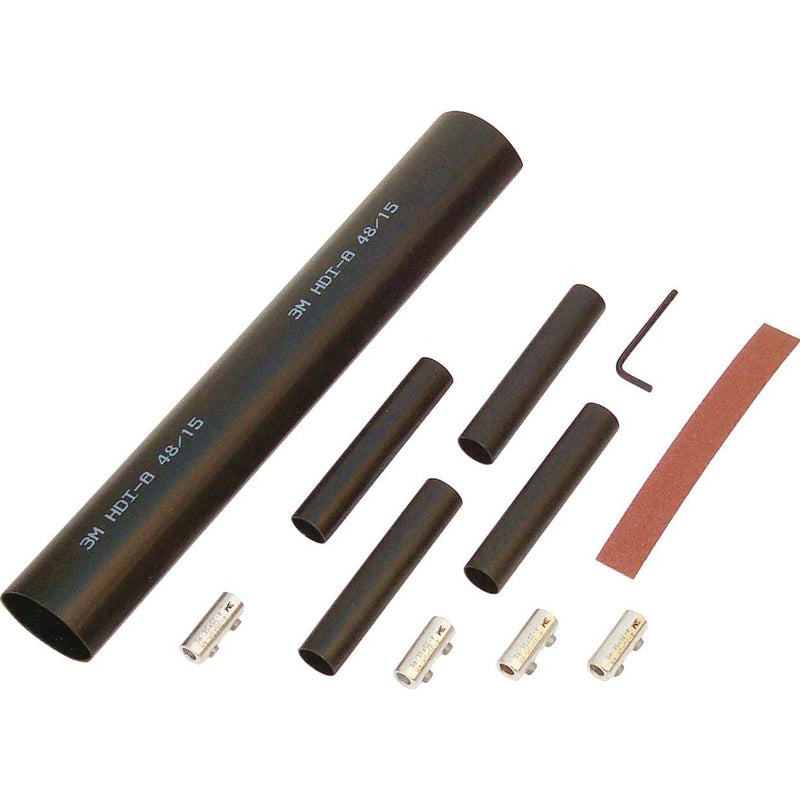

1 x 3M Deutschland - Verbindungs-/Übergangsmuffe Warmschrumpf-Verbindungsg. 91-AHMC 6/5 5x1,5-6qmm Pr.verb.
