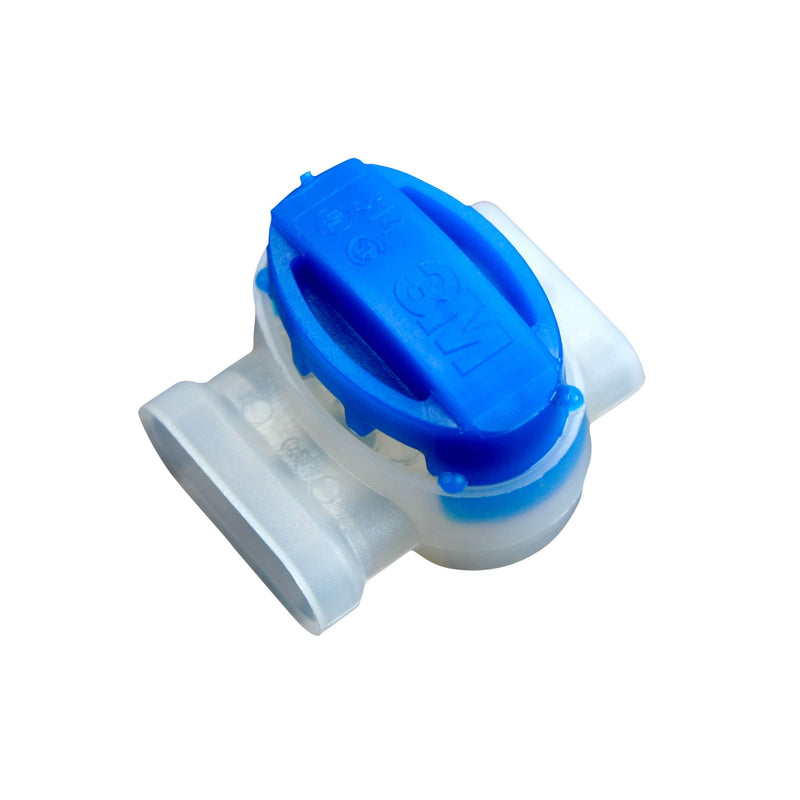

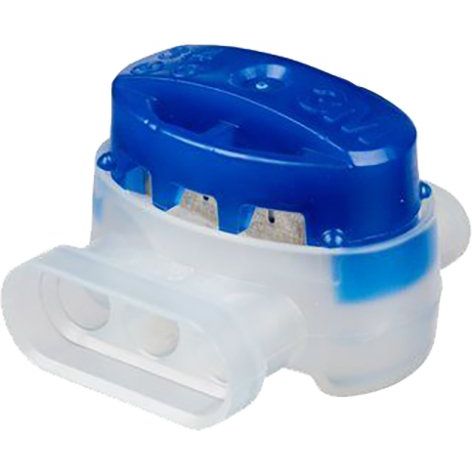

3M - Schwachstromverbinder Scotchlok Verbinder 314, blau (VE50) 600V max.0,5-1,5mm²

Der 3M Scotchlok 314 IDC Verbinder ist selbstabziehend, flammhemmend und feuchtigkeitsbeständig, mit einem einzigartigen U -Kontakt, welcher eine schnelle und zuverlässige elektrische Verbindung bietet.
Der 3M Scotchlok Verbinder ist für die Verbindung von ein- oder mehrdrähtigen Leitern in der Installations-Verdrahtungstechnik geeignet. Mit einem Querschnittsbereich von 0,5 bis 1,5 Quadratmillimetern ermöglicht er eine Durchgangsverbindung auch an ungeschnittenen Leitern. Der schwarze Scotchlok Verbinder hält einer maximalen Spannung von 30 Volt stand und einer Grenztemperatur von 105 °C. Er ist einsetzbar sowohl im Steuer-, Mess- und Regelbereich als auch in der Kfz-Elektrik und im Schaltanlagenbau. Seine Funktionsweise beruht auf dem Prinzip eines U-Elementes: Die zu verbindenden Leiter werden, ohne vorher abisoliert werden zu müssen, in den Verbinder geführt. Durch leichten Druck mit der Scotchlok Zange entfernen die U-Elemente die Aderisolation, vergrößern die Kontaktfläche und stellen den Kontakt zum Leiter her. Das unter einer Federspannung stehende U-Element umschließt die einzelnen Adern und gewährleistet eine mechanisch feste, erschütterungssichere, elektrisch einwandfreie und dauerhafte Verbindung. Der Verbinder ist im Hochspannungs-Prüffeld der 3M Deutschland GmbH in Anlehnung an VDE 0606, 0607, 0303, 0470 und IEC23F geprüft worden und hat alle Bedingungen erfüllt. Die Scotchlok Verbinder sind alle UL und C.S.A. gelistet.

Technische Details
Ausführung	Einzeladerverbinder
Farbe der Isolation	blau
Transparent	nein
Werkstoff der Isolation	sonstige
Fettfüllung gegen Korrosion	ja
Nennquerschnitt	0,5..1,5 mm²
Max. Aderzahl anschließbar	3
Max. Außendurchmesser	3,9 mm
Temperatur	105 °C
Unterbrechungsfreies Umschalten	nein

Lieferumfang:
1 x 3M Deutschland - Schwachstromverbinder Scotchlok Verbinder 314, blau (VE50) 600V max.0,5-1,5mm²
