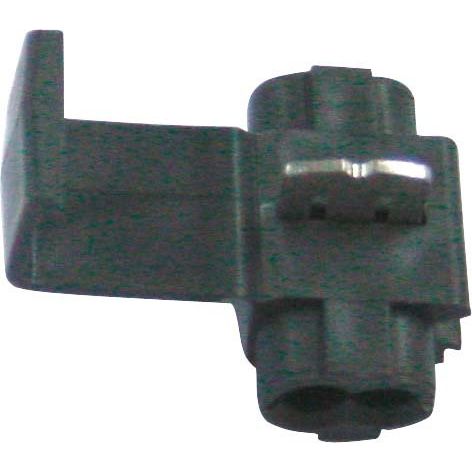

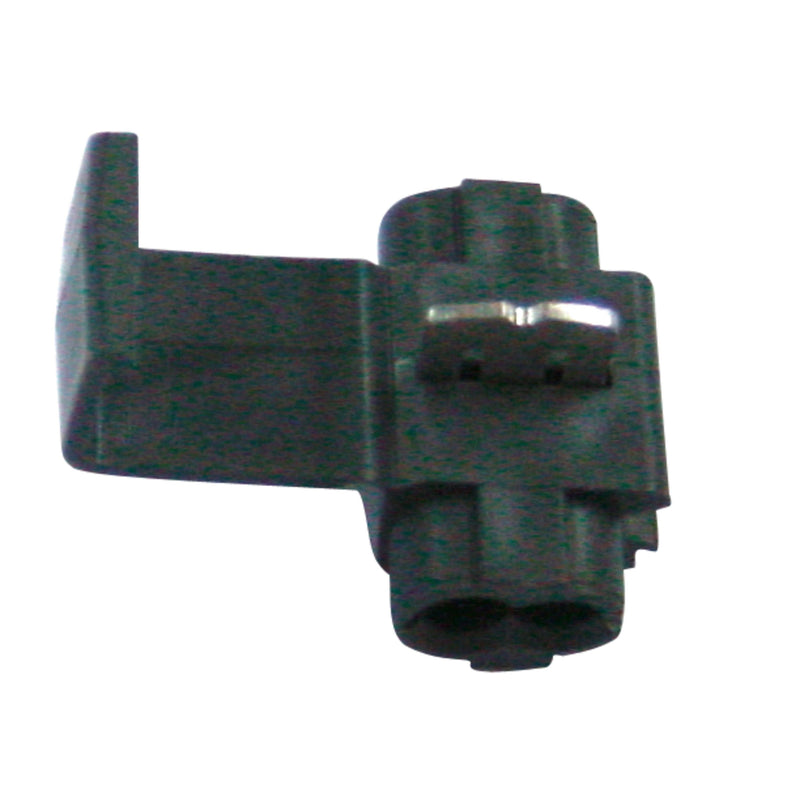

3M - Schwachstromverbinder Scotchlok Abzw. Verbinder 534, braun (VE100) Abzw. max.1,5-2,5qmm − 10 Packung

3M Scotchlok IDC 534 verbindet Drähte in einer Doppelstrangkonfiguration, ohne dass die Drähte vor der Verwendung abisoliert werden müssen.
Der 3M Scotchlok Verbinder ist für die Verbindung von ein- oder mehrdrähtigen Leitern in der Installations-Verdrahtungstechnik geeignet. Mit einem Querschnittsbereich von 0,5 bis 1,5 Quadratmillimetern ermöglicht er eine Durchgangsverbindung auch an ungeschnittenen Leitern. Der schwarze Scotchlok Verbinder hält einer maximalen Spannung von 30 Volt stand und einer Grenztemperatur von 105 °C. Er ist einsetzbar sowohl im Steuer-, Mess- und Regelbereich als auch in der Kfz-Elektrik und im Schaltanlagenbau. Seine Funktionsweise beruht auf dem Prinzip eines U-Elementes: Die zu verbindenden Leiter werden, ohne vorher abisoliert werden zu müssen, in den Verbinder geführt. Durch leichten Druck mit der Scotchlok Zange entfernen die U-Elemente die Aderisolation, vergrößern die Kontaktfläche und stellen den Kontakt zum Leiter her. Das unter einer Federspannung stehende U-Element umschließt die einzelnen Adern und gewährleistet eine mechanisch feste, erschütterungssichere, elektrisch einwandfreie und dauerhafte Verbindung. Der Verbinder ist im Hochspannungs-Prüffeld der 3M Deutschland GmbH in Anlehnung an VDE 0606, 0607, 0303, 0470 und IEC23F geprüft worden und hat alle Bedingungen erfüllt. Die Scotchlok Verbinder sind alle UL und C.S.A. gelistet.

Technische Details
Farbe der Isolation	braun
Transparent	nein
Werkstoff der Isolation	Polypropylen (PP)
Fettfüllung gegen Korrosion	nein
Max. Aderzahl anschließbar	2
Unterbrechungsfreies Umschalten	nein

Lieferumfang:
10 x Packungen à 100 Stück (VE100)
