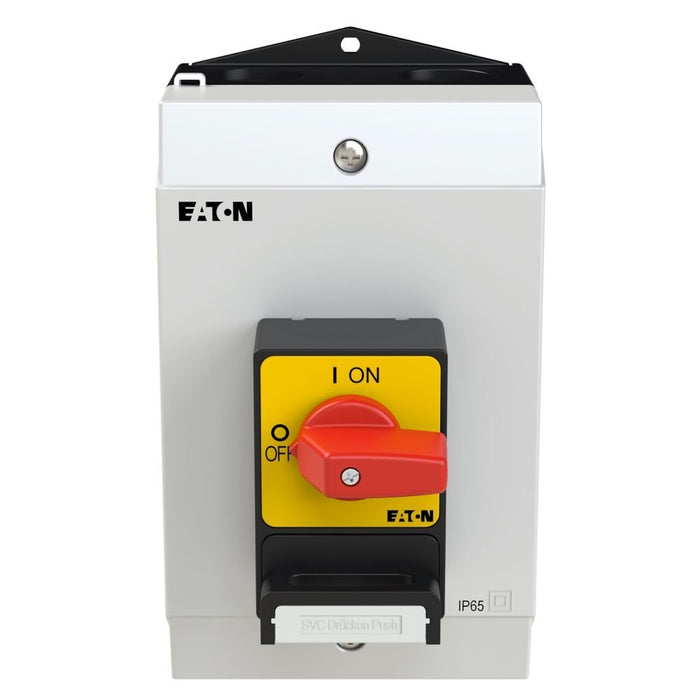

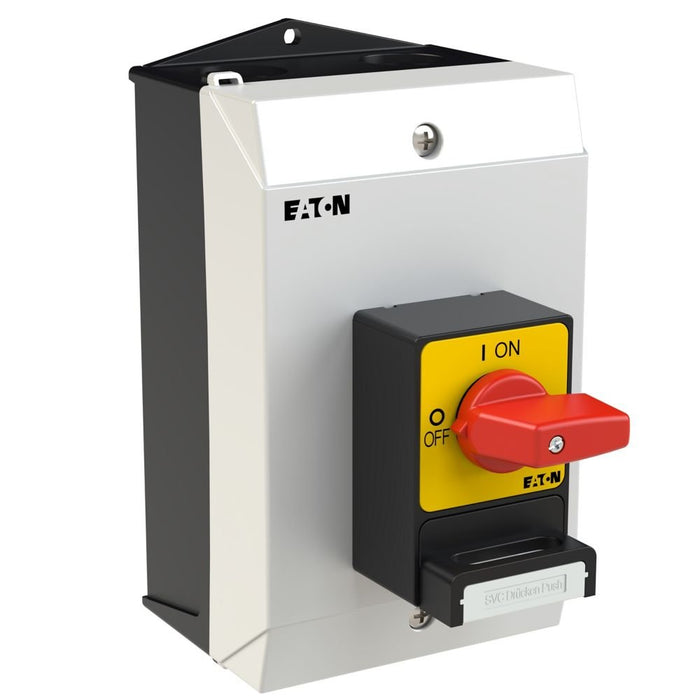

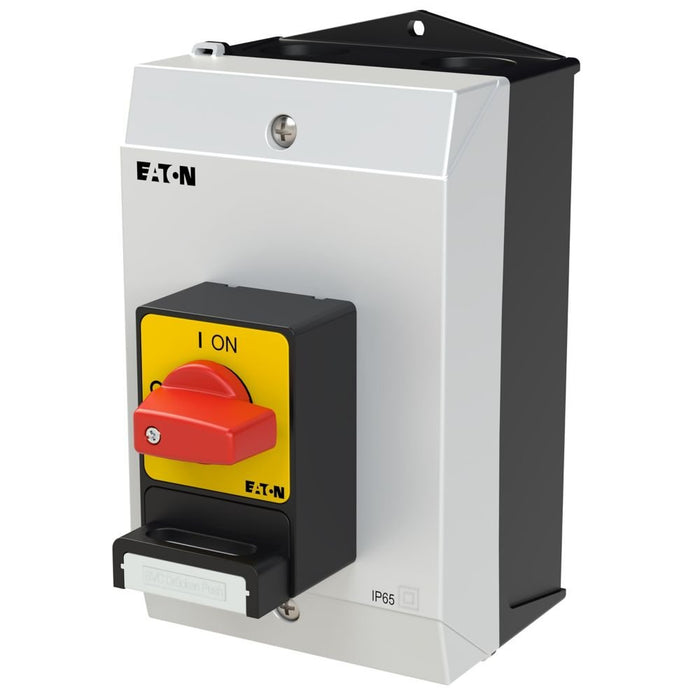

Eaton - Lasttrennschalter Panikschalter P1 25A 3pol P1-25/I2/SVC(S)-RT Aufbau − 1 Stück

Panikschalter, Sortiment: Schalter mit Verriegelungsmechanismus, Typkenner: P1, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Knebel und gelbem Frontschild, Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert., 3-polig, Sperrvorrichtung: Vorhängeschloss-Sperre SVC, Hinweise: Abschließbar mit max. 3 Vorhängeschlössern., Wenn der Verriegelungsschieber mit der Verriegelung in Position 1 verriegelt ist, kann der Schalter ausgeschaltet, aber nicht wieder eingeschaltet werden, ohne die Verriegelung zu entfernen., Verriegelungsvorrichtung: abschließbar in 0-Stellung mit Deckelverriegelung, Schutzart: IP65, Bauform: Oberflächenmontage, Schaltwinkel: 90 °

Technische Details
Ausführung als Hauptschalter	nein
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	25 A
Bemessungsdauerstrom bei AC-23, 400 V	25 A
Bemessungsdauerstrom bei AC-21, 400 V	25 A
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Bemessungskurzzeitstromfestigkeit Icw	0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	13 kW
Schaltleistung bei 400 V	13 kW
Bedingter Bemessungskurzschlussstrom Iq	80 kA
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	rot
Ausführung des Betätigungselements	kurzer Drehgriff
Verriegelbar	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	12
Breite	100 mm
Höhe	180 mm
Tiefe	126 mm

Hersteller:	Eaton
