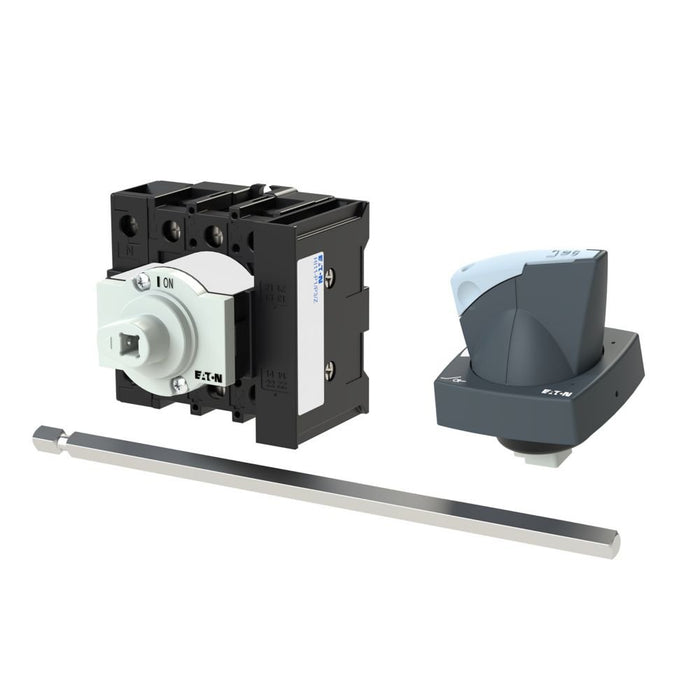

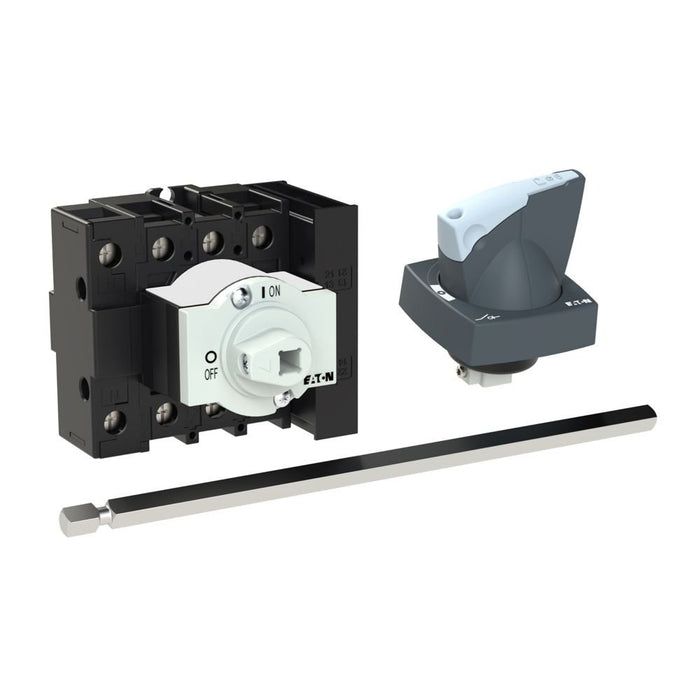

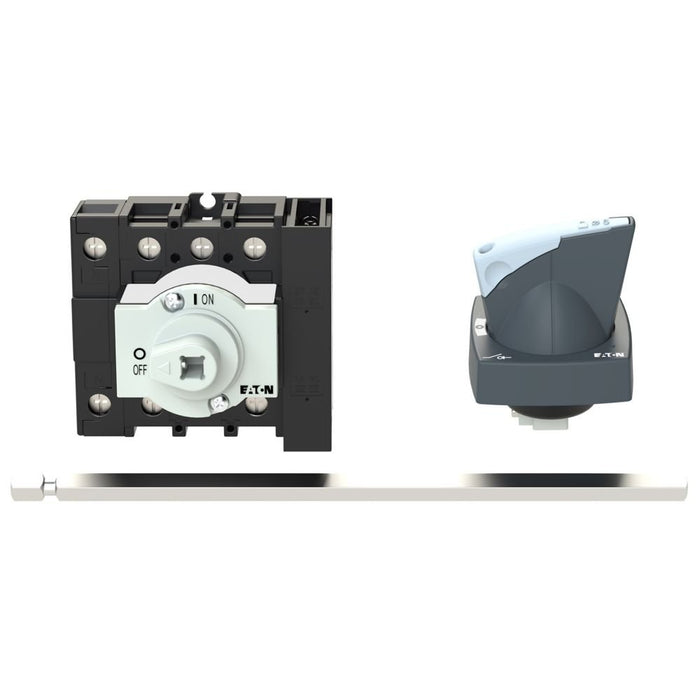

Hauptschalter, P1, Bemessungsdauerstrom (Iu): 25 A, Funktionen: Verriegelbar, HALT-Funktion, Ausstattung: Metallwelle für eine Schaltpulttiefe von 400 mm, Schwarzer Drehgriff und Sicherungsring, Montageart: Rückseitenmontage, Polzahl: 4-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: NEMA 12
| Technische Details |
|---|
| Ausführung als Hauptschalter |
ja |
| Ausführung als Wartungs-/Reparaturschalter |
ja |
| Ausführung als Sicherheitsschalter |
nein |
| Ausführung als NOT-AUS-Einrichtung |
nein |
| Ausführung als Wendeschalter |
nein |
| Anzahl der Schalter |
1 |
| Max. Bemessungsbetriebsspannung Ue bei AC |
690 V |
| Bemessungsbetriebsspannung |
690 V |
| Bemessungsdauerstrom Iu |
25 A |
| Bemessungsdauerstrom bei AC-23, 400 V |
25 A |
| Bemessungsdauerstrom bei AC-21, 400 V |
25 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
7,5 kW |
| Bemessungskurzzeitstromfestigkeit Icw |
0,64 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V |
13 kW |
| Schaltleistung bei 400 V |
13 kW |
| Bedingter Bemessungskurzschlussstrom Iq |
50 kA |
| Polzahl |
4 |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Motorantrieb optional |
nein |
| Motorantrieb integriert |
nein |
| Spannungsauslöser optional |
nein |
| Gerätebauart |
Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung |
ja |
| Geeignet für Frontbefestigung 4-Loch |
nein |
| Geeignet für Frontbefestigung Zentral |
nein |
| Geeignet für Verteilereinbau |
nein |
| Geeignet für Zwischenbau |
ja |
| Farbe des Betätigungselements |
grau |
| Ausführung des Betätigungselements |
Türkupplungsdrehantrieb |
| Verriegelbar |
ja |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Mit vormontierter Verkabelung |
nein |
| Schutzart (IP), frontseitig |
IP65 |
| Schutzart (NEMA) |
12 |
| Breite |
86 mm |
| Höhe |
70 mm |
| Tiefe |
340 mm |
