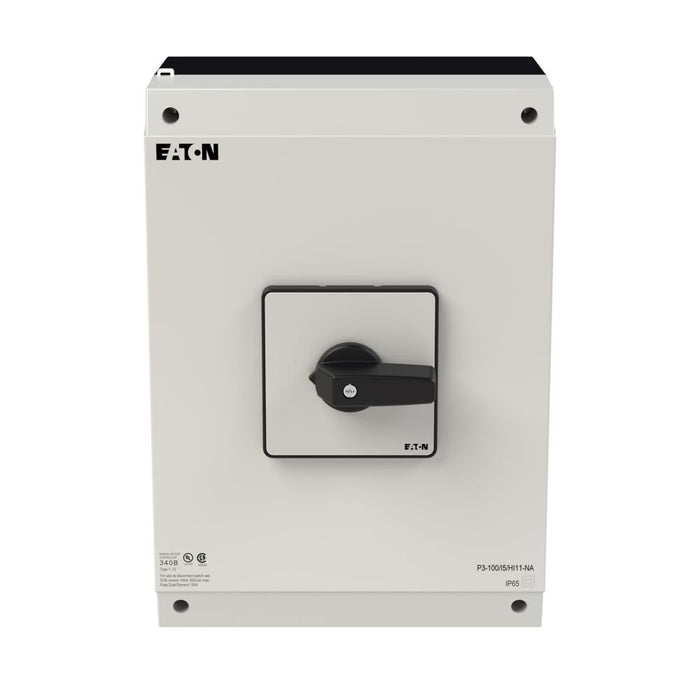

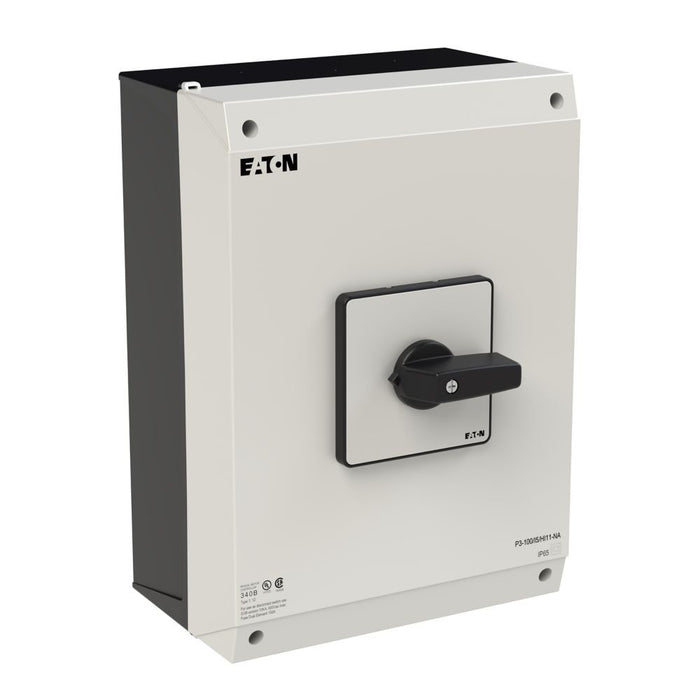

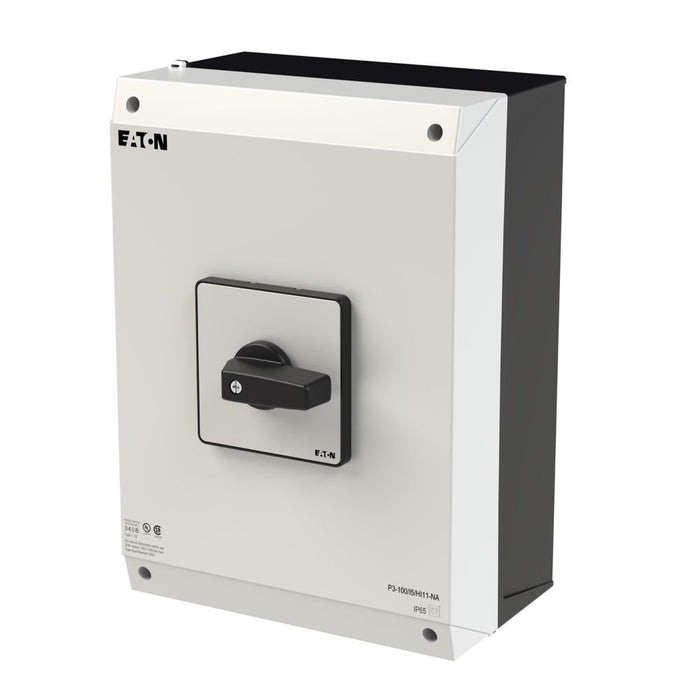

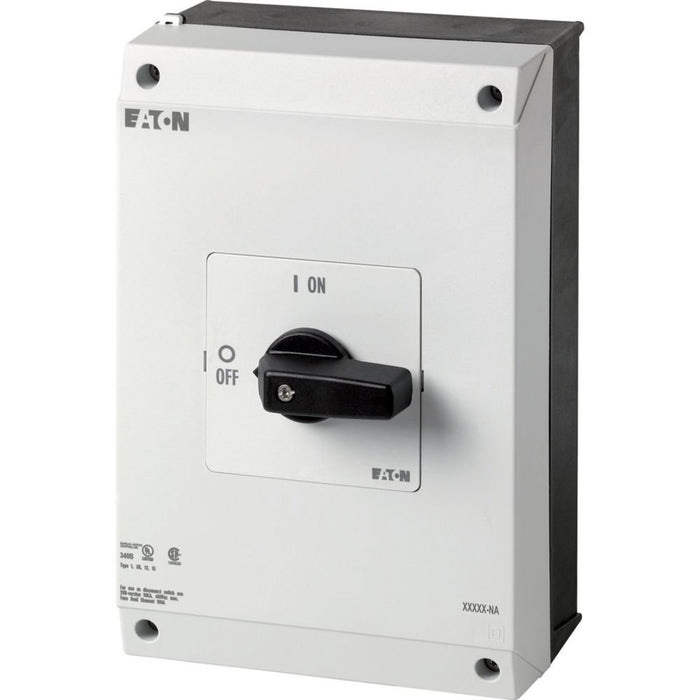

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: P3, mit schwarzem Knebel und Frontschild, Hinweise: UL/CSA, Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert., 3-polig, Schutzart: IP65, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
| Technische Details |
|---|
| Ausführung als Hauptschalter |
nein |
| Ausführung als Wartungs-/Reparaturschalter |
nein |
| Ausführung als Sicherheitsschalter |
nein |
| Ausführung als NOT-AUS-Einrichtung |
nein |
| Ausführung als Wendeschalter |
nein |
| Anzahl der Schalter |
1 |
| Max. Bemessungsbetriebsspannung Ue bei AC |
690 V |
| Bemessungsbetriebsspannung |
690 V |
| Bemessungsdauerstrom Iu |
100 A |
| Bemessungsdauerstrom bei AC-23, 400 V |
100 A |
| Bemessungsdauerstrom bei AC-21, 400 V |
100 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
37 kW |
| Bemessungskurzzeitstromfestigkeit Icw |
2 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V |
55 kW |
| Schaltleistung bei 400 V |
55 kW |
| Bedingter Bemessungskurzschlussstrom Iq |
80 kA |
| Polzahl |
3 |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Motorantrieb optional |
nein |
| Motorantrieb integriert |
nein |
| Spannungsauslöser optional |
nein |
| Gerätebauart |
Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung |
ja |
| Geeignet für Frontbefestigung 4-Loch |
nein |
| Geeignet für Frontbefestigung Zentral |
nein |
| Geeignet für Verteilereinbau |
nein |
| Geeignet für Zwischenbau |
nein |
| Farbe des Betätigungselements |
schwarz |
| Ausführung des Betätigungselements |
kurzer Drehgriff |
| Verriegelbar |
nein |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Mit vormontierter Verkabelung |
nein |
| Schutzart (IP), frontseitig |
IP65 |
| Schutzart (NEMA) |
12 |
| Breite |
200 mm |
| Höhe |
280 mm |
| Tiefe |
162 mm |
