WALTHER Verteilerschrank
Anschlussleistung: 69kVA
nach IEC61439-4
Gehäuse (H08) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 3000 -feuerrot-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart : IP 44

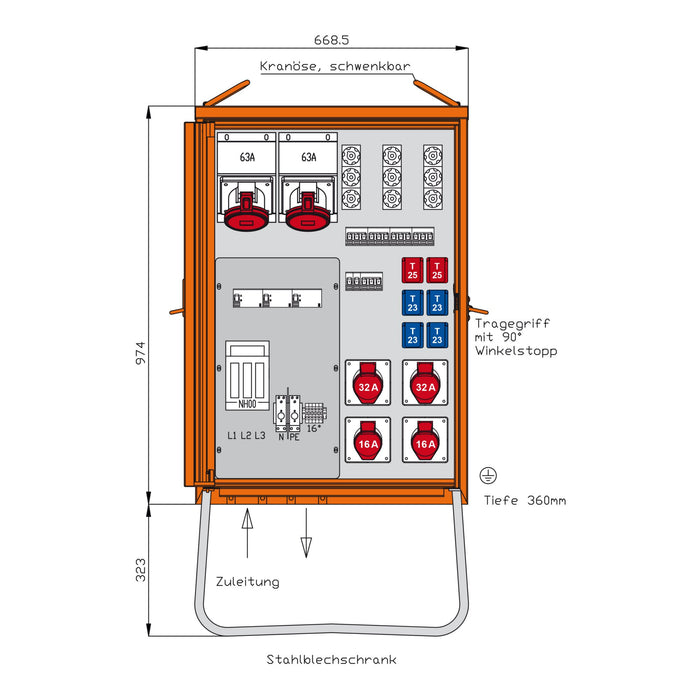

Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 NH00-Sicherungslasttrennschalter 100A
mit Bügelklemmen 10-50qmm
Abgang / Absicherung:
1 RCD-Schutzschalter 4P 63A/300mA -A-
1 CEE-Anbaudose 63A 5P 400V 6h
1 Abgangsklemme 5 x 16qmm
auf 1 Sicherungselement 3P 63A (E33)
1 RCD-Schutzschalter 4P 63A/300mA -A-
1 CEE-Anbaudose 63A 5P 400V 6h
mit Sicherungselement 3P 63A (E33)
1 RCD-Schutzschalter 4P 63A/30mA -A-
mit Sicherungselement 3P 63A (E33)
2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
2 Anbaudosen Typ 25
auf 1 Leitungsschutzschalter (MCB) 3P 16A -C-
4 Anbaudosen Typ 23
auf 2 Leitungsschutzschalter (MCB) 1P 16A -C-
| Technische Details |
|---|
| Ausführung |
Verteilerschrank |
| Bemessungsspannung |
230/400 V |
| Bemessungsstrom |
100 A |
| Anschlussleistung |
69 kVA |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig |
2 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig |
2 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig |
2 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 |
4 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 |
2 |
| Hauptschalter |
NH00 |
| Hauptschalter-Bemessungsstrom |
100 A |
| Anzahl der Pole Hauptschalter |
3 |
| Anzahl der Leitungsschutzschalter |
7 |
| Fehlerstrom-Typ |
A |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA |
1 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA |
2 |
| Notschalter |
nein |
| Schutzart (IP) |
IP44 |
| Geeignet nach IEC/EN 61439-4 |
ja |
| Werkstoff des Gehäuses |
Stahl |
| Breite |
669 mm |
| Höhe |
1297 mm |
| Tiefe |
360 mm |
