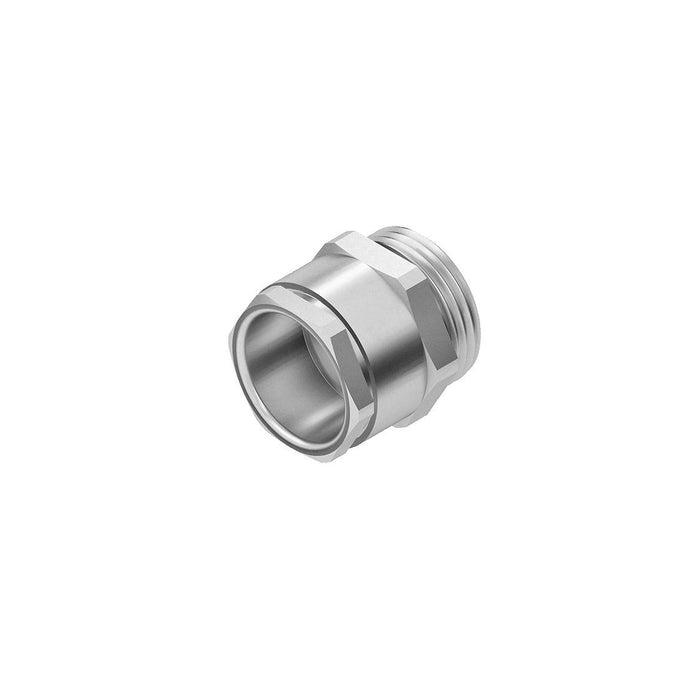

HKL - Metall-Schutzschlauch-Verschraubung Schutzschlauchverschraub. 330/11 − 25 Stück

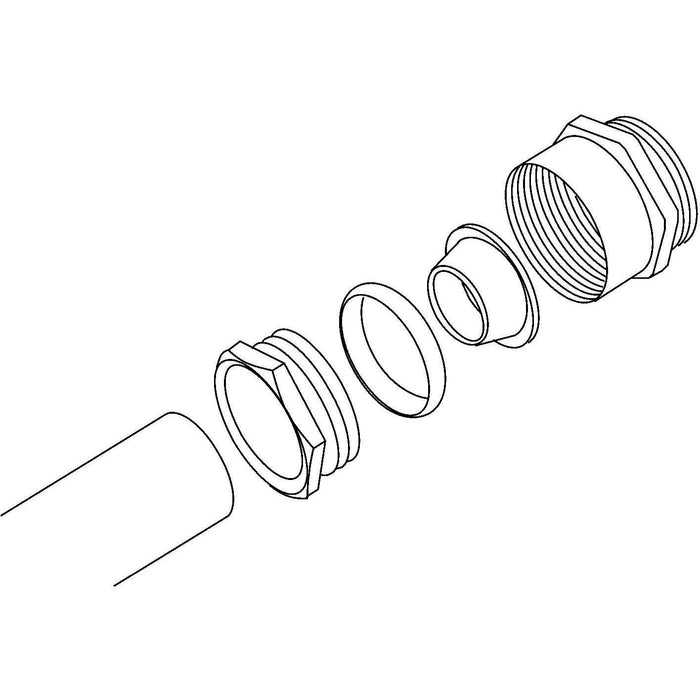

Schutzschlauchverschraubung mit Pg-Anschlußgewinde nach DIN 40430, mit Stabilisierungshülse, halogenfrei. Verwendung für : Schutzschlauch 720/... Abmessungen (ca. Maße) Nenngröße : Pg 11 Anschlußgewindelänge : 6 mm für Schutzschlauch-Ø außen : 14,5 mm Schlüsselweite 1 : 18 mm Schlüsselweite 2 : 20 mm Schutzart : IP40 Werkstoff Verschraubungskörper : Messing, vernickelt Werkstoff Stabilisierungshülse : PA

Technische Details
Nenndurchmesser	11 mm
Schutzart (IP) schlauchabhängig	20..40
Ausführung	gerade
Drehbares Gewinde	ja
Bauform	Außengewinde
Verbindungsart der Verschraubung zum Gehäuse	Gewinde
Gewindeart	sonstige
Gewindeanschlussgröße	PG11
Gewindegänge pro Zoll	4,3
Einteilig	nein
Werkstoff des Gehäuses	Messing
Oberflächenschutz	vernickelt
Kleinster Innendurchmesser des Schlauches	11,2 mm
Größter Außendurchmesser des Schlauches	14,2 mm
Gewindelänge	6 mm
Gesamtlänge	6 mm
Gesamthöhe	17 mm
Zul. in Kombination mit Schutzschlauch nach DIN EN 61386-23	ja
Zul. in Kombination mit Schutzschlauch CSA	nein
Zul. in Kombination mit Schutzschlauch UL	nein
Zul. in Kombination mit Schutzschlauch FI	nein
Einsatztemperatur	0..50 °C
Anzahl der Einführungen	1
Mit Erdungsanschluss	nein
