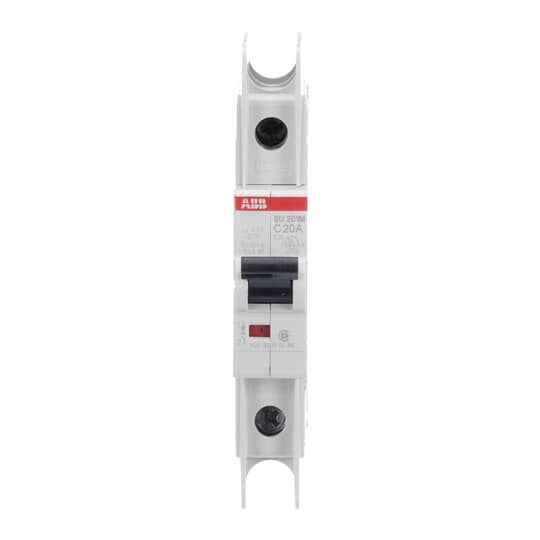

ABB Stotz S&J - Leitungsschutzschalter Sicherungsautomat SU201M-C20 10kA, 20A, 1P − 1 Stück

Die Sicherungsautomaten der Baureihe SU 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL489 bzw. CSA 22.2 No. 5. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Die Kombination aus den Zulassungen nach UL489, CSA 22.2 No. 5 und IEC/EN60947-2 machen dieses Gerät zu einem weltweit einsetzbaren Gerät für hohe Ansprüche und wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

Technische Details
Einbautiefe	69 mm
Auslösecharakteristik	C
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	20 A
Bemessungsspannung	277 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	11,2 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	15 kA
Frequenz	50..60 Hz
Verlustleistung	2,5 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25..55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..35 mm²
Explosionsgeschützt	nein

Hersteller:	ABB Stotz S&J
