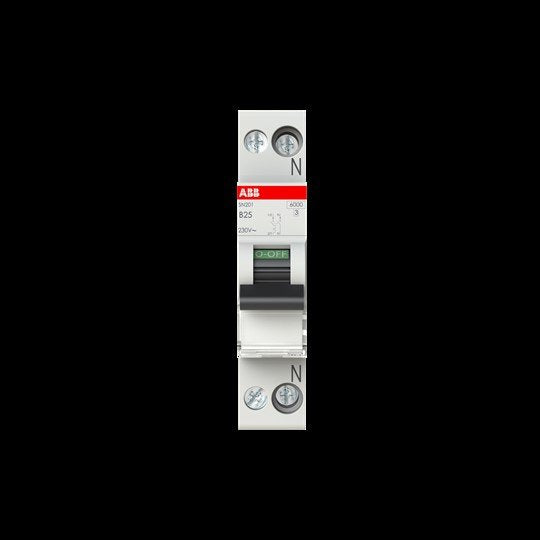

ABB Stotz S&J - Leitungsschutzschalter Sicherungsautomat SN201-B25 6 kA, 25 A, 1P+N − 1 Stück

Die Sicherungsautomaten der Baureihe SN201 schaltet Phase und Neutralleiter in einer Teilungseinheit zum Schutz des Stromkreises gegen Überlast und Kurzschluss. Sie erfüllen die Bauvorschriften IEC/EN 60898-1.

Technische Details
Einbautiefe	69 mm
Auslösecharakteristik	B
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsstrom	25 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Spannungsart	sonstige
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50..60 Hz
Verlustleistung	4,4 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	ja
Überspannungskategorie	3
Verschmutzungsgrad	2
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25..55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	1..10 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..16 mm²
Explosionsgeschützt	nein

Hersteller:	ABB Stotz S&J

Keine Downloads vorhanden.
