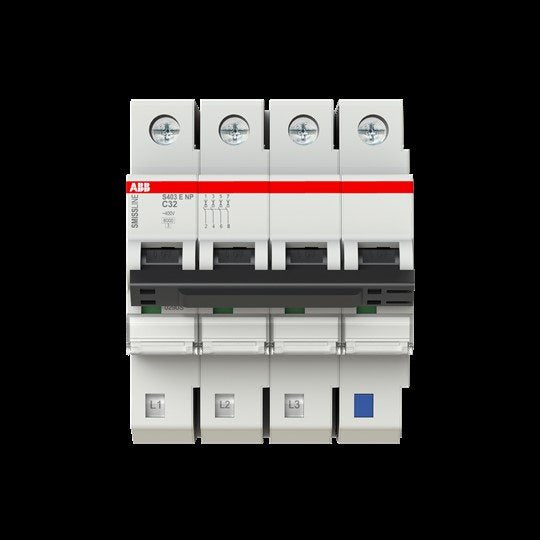

ABB Stotz S&J - Leitungsschutzschalter Sicherungsautomat S403E-C32NP TP 3PN,C,32A, 6kA − 1 Stück

Die Sicherungsautomaten der Baureihe S 400 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Die Kontaktierung erfolgt direkt über das Stecksockelsystem und die Aussenleiterkontaktierung kann frei gewählt werden (L1, L2 oder L3). Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 400 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

Technische Details
Einbautiefe	82 mm
Auslösecharakteristik	C
Polzahl (gesamt)	4
Anzahl der abgesicherten Pole	4
Bemessungsstrom	32 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Spannungsart	AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	6 kA
Frequenz	50..60 Hz
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	ja
Überspannungskategorie	3
Verschmutzungsgrad	4
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	4
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25..60 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..35 mm²
Explosionsgeschützt	nein

Hersteller:	ABB Stotz S&J
