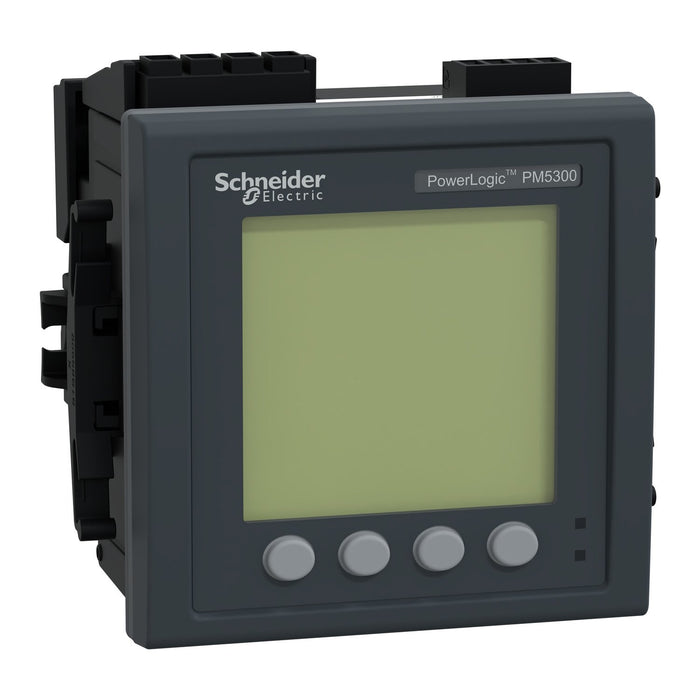

Das PowerLogic PM5340 ist ein Universalmessgerät für den Fronteinbau (96 mm x 96 mm) mit vollgraphischer und hinterleuchteter LCD Anzeige. Das Messgerät bietet eine Genauigkeit der Klasse 0,5s gemäß der Norm IEC 62053-22 und 64 Abtastungen pro Zyklus. Das Messgerät misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und bis zur 31. Oberschwingung. Mit 4 Quadranten Energiemessung. 256 KiloByte Speicher für zwei feste Parameter, Wirk- und Blindenergie, enthalten. Das Gerät funktioniert in einem 50Hz oder 60Hz Netz und akzeptiert eine Versorgungsspannung von 100 bis 415 VAC und 125 bis 250 VDC. Der Bemessungsstrom dieses Messgerätes beträgt 1 A oder 5 A und unterstützt Konfigurationen mit einer Phase und Neutralleiter, drei Phasen oder drei Phasen und Neutralleiter. Der Bereich der Messspannung zwischen den Phasen beträgt 35 bis 690 VAC bei 47 bis 63 Hz. Der Messbereich zwischen Phase und Nullleiter beträgt 20 bis 400 VAC bei 45 bis 65 Hz. Das Kommunikationsprotokoll ist Modbus TCP/IP und BACnet/IP basierend auf 10/100 Mbit/s, Ethernet mit Anschluss RJ45 Unterstützung. Das Messgerät verfügt außerdem über 2 konfigurierbare digitale Eingänge oder digitale Ausgänge und zwei Relaisausgänge. Es gibt 35 konfigurierbare Alarme und es werden vier Tarife unterstützt. Die Produktabmessungen sind wie folgt: Breite 96 Millimeter, Tiefe 72 Millimeter, Höhe 96 Millimeter und Produktgewicht 430 g.
| Technische Details |
|---|
| Ausführung |
Messwandler |
| Polart |
Dreileiter/Vierleiter |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,82..3,31 mm² |
| Montageart |
Frontmontage |
| Amperemeter |
ja |
| Blindleistungsmesser |
ja |
| Mit Drehzahlmesser |
nein |
| Frequenzmesser |
ja |
| Impulszähler |
nein |
| Voltmeter |
ja |
| Oberwellenmessung |
ja |
| Scheinleistung |
ja |
| Wirkleistungsmessgerät |
ja |
| Leistungsfaktor |
ja |
| Phasenwinkel (cos phi) |
ja |
| Messwertspeicher |
ja |
| Messungsart Lastgang |
ja |
| Geeicht |
nein |
| Genauigkeitsklasse Wirkleistung nach IEC 62053-22 |
0.5S |
| Genauigkeitsklasse Blindleistung nach IEC 62053-23 |
sonstige |
| Impulsausgang |
optisch |
| Abtastfrequenz |
6400 Hz |
| Anzahl der Spannungsmesseingänge |
4 |
| Anzahl der Strommesseingänge |
6 |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Versorgungsspannung bei AC 50 Hz |
100..415 V |
| Versorgungsspannung bei AC 60 Hz |
100..415 V |
| Versorgungsspannung bei DC |
125..250 V |
| Frequenzmessbereich |
47..63 Hz |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
20 A |
| Display |
LCD |
| Fernanzeige |
nein |
| Displayauflösung (horizontal) |
128 px |
| Displayauflösung (vertikal) |
128 px |
| Anzahl der digitalen Eingänge |
2 |
| Anzahl der digitalen Ausgänge |
4 |
| Anzahl der Ethernet-Anschlüsse |
1 |
| Geeignet für RJ-Stecker |
ja |
| Unterstützt Protokoll für IEC 61850 Ethernet |
nein |
| Mit Kommunikationsschnittstelle KNX |
nein |
| Mit Kommunikationsinterface M-Bus |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Unterstützt Protokoll für OPC UA PubSub |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Mit Auditprotokollierung (Audit log) |
nein |
| Mit Firmware-Signatur |
nein |
| Mit Protokollierung von Sicherheitsereignissen (Security event log) |
ja |
| Mit rollenbasierter Zugriffskontrolle (RBAC) |
nein |
| Web-Server mit HTTPS-Übertragungsprotokoll |
nein |
| Breite |
112 mm |
| Höhe |
101,2 mm |
| Tiefe |
89 mm |
| Schutzart (IP), frontseitig |
sonstige |
